Descripción
Marco VP45-N, 166 026 12
Bomba eléctrica autocebante para la transferencia de líquidos de diversa naturaleza. El elemento de bombeo está compuesto por un rotor de paletas deslizantes de acetal (POM), que puede funcionar en seco durante breves períodos. Equipada con filtro en el lado de entrada.
Aplicación
- Transferencia de combustible diésel entre tanques, abastecimiento de tractores y maquinaria de movimiento de tierras.
- Transferencia de agua
- Transferencia de anticongelante

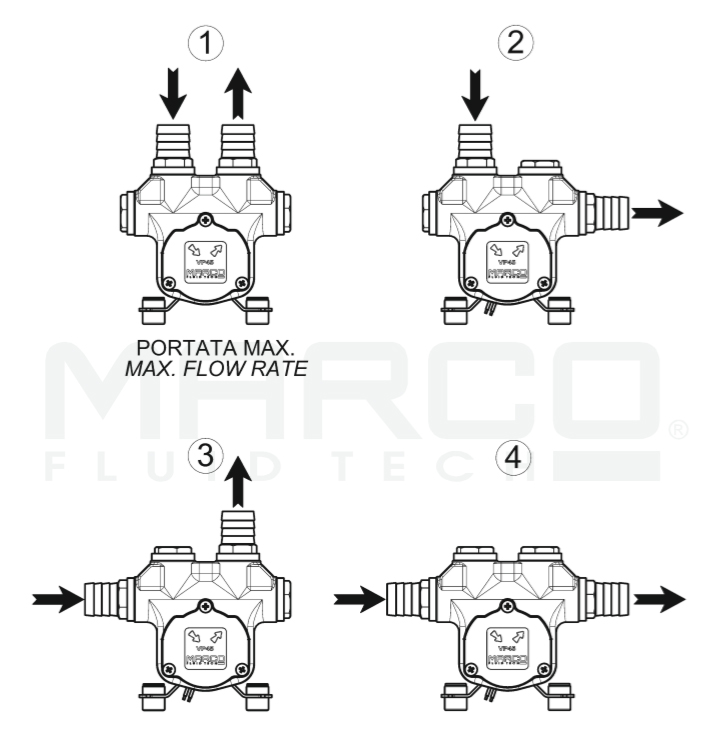

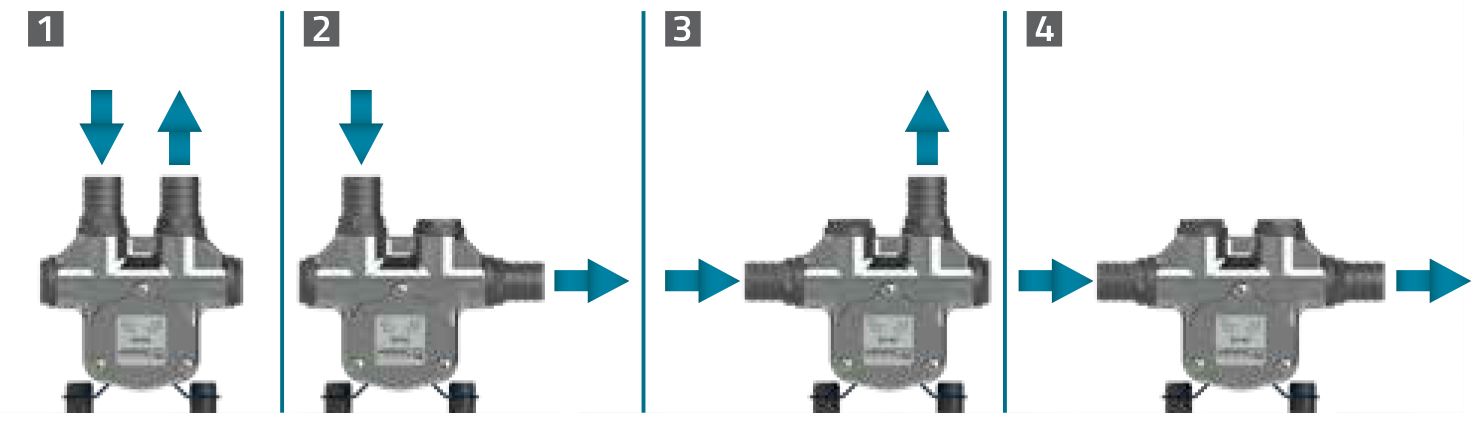

Opciones de conexión
Líquidos Permitidos / No Permitidos
Existen numerosos campos de aplicación para la bomba, pero exclusivamente con los líquidos permitidos mencionados:
Líquidos Permitidos
Agua potable (max 35 °C)
Combustible diésel (punto de inflamación mínimo (PM): 38 °C)
La garantía caduca si se supera la temperatura máxima del fluido.
Líquidos No Permitidos
Gasolina => Peligro: Incendio / Explosión
Líquidos inflamables con punto de inflamación (PM) < inferior a 38 °C => Peligro: Incendio / Explosión
Líquidos con viscosidad > inferior a 20 cSt => Peligro: Sobrecalentamiento del motor
Productos químicos corrosivos => Peligro: Corrosión de la bomba – Lesiones al personal
Solventes => Peligro: Incendio / Explosión – Daño a los sellos
Datos Técnicos:
- Referencia: 166 026 12
- Marco VP45-N
- Voltaje: 12V
- Fusible: (A) 20
- Caudal: 45 L/min (Diésel, 0,85 kg/L)
Tubo interno Ø 25 mm - Consumo de corriente: (A) 8
- A (bypass): 19
- Bypass: 1,2 bar (máx. 3 min)
- Autocebado: (m) 2
- Peso: 3 kg
- Tamaño del cable: (mm²) 1,5
Longitud hasta 2 m - Tipo: Marco VP45-N
- 166 026 12
- IP 67: Código de Marcado Internacional de Protección.
Hermético al polvo: No entra polvo; protección total contra el contacto (hermético al polvo)
Inmersión hasta 1 m: No debe ser posible la entrada de agua en cantidad dañina cuando la carcasa esté sumergida bajo condiciones definidas de presión y tiempo (hasta 1 metro de inmersión).
Documentación del código de protección contra el ingreso (Ingress Protection, IP).

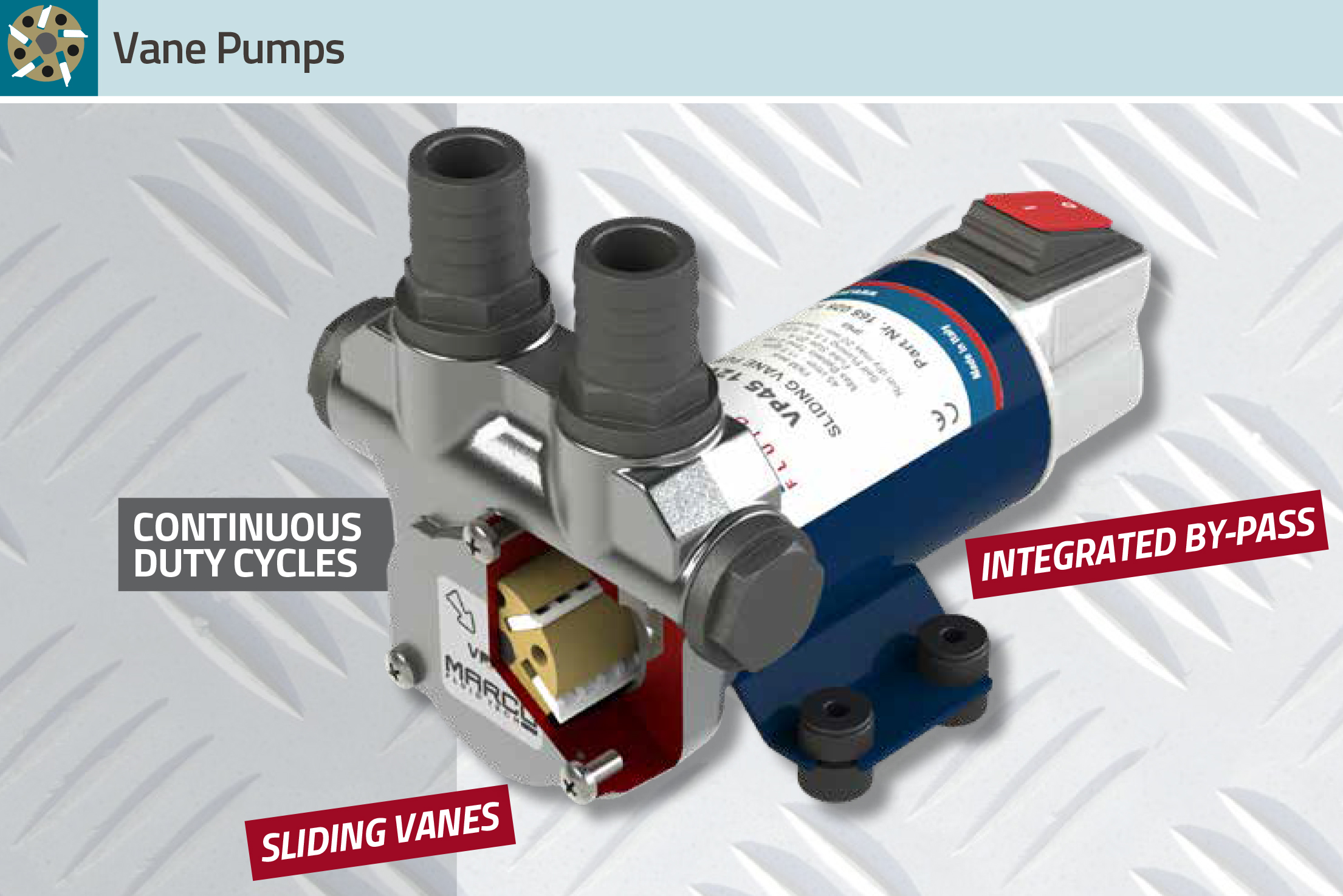

Bombas de paletas
Bombas eléctricas autocebantes de paletas con válvula de bypass integrada. Las paletas garantizan un alto caudal y ciclos de trabajo exigentes.
Cuerpo de aluminio, dos opciones de conexión. Rotor y paletas fabricados en resina. Eje de acero inoxidable. Sellos FKM y juntas tóricas NBR. Portacepillos con filtro EMI.
Instalación
Se recomienda que el uso de la bomba se realice conforme a las normas de seguridad vigentes y también siguiendo las precauciones que se indican a continuación.
Comprobaciones preliminares:
- Verifique que la bomba no haya sufrido daños durante el transporte o almacenamiento.
- Los puertos de entrada y salida deben limpiarse cuidadosamente, eliminando posible polvo o residuos del material de embalaje.
- Verifique que la fuente de alimentación eléctrica disponible cumpla con los requisitos especificados.
Posicionamiento:
- La bomba se puede montar en cualquier posición.
- Fije la bomba utilizando tornillos de diámetro adecuado correspondientes a los orificios.

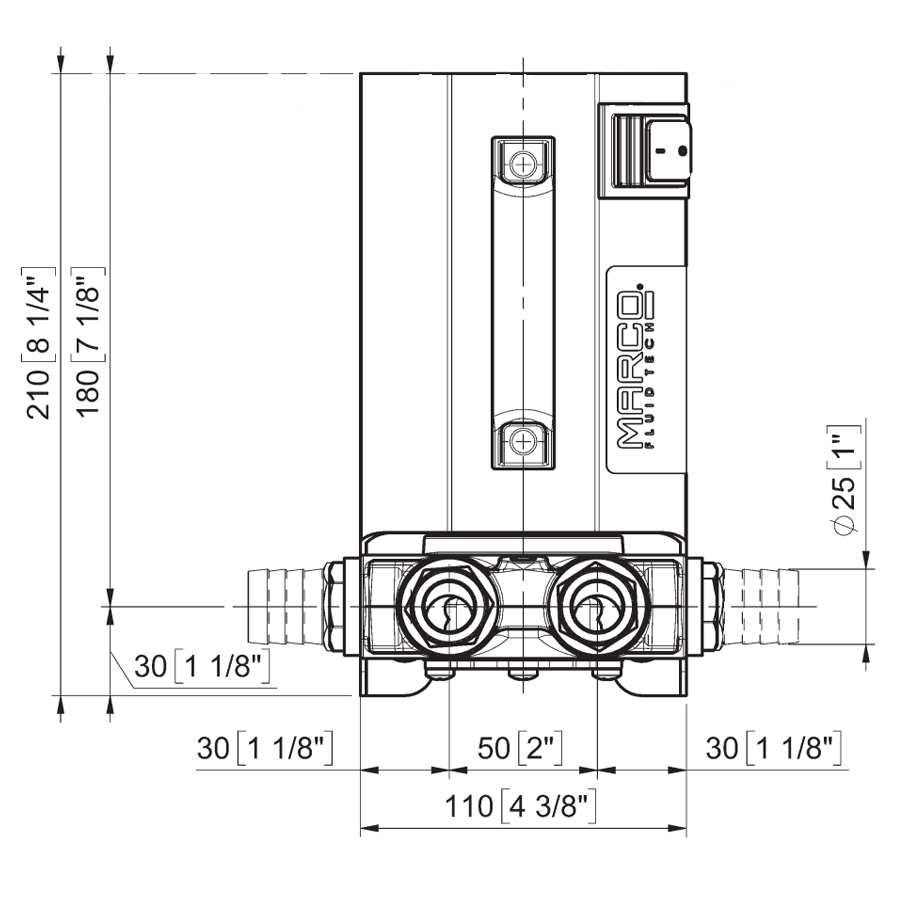

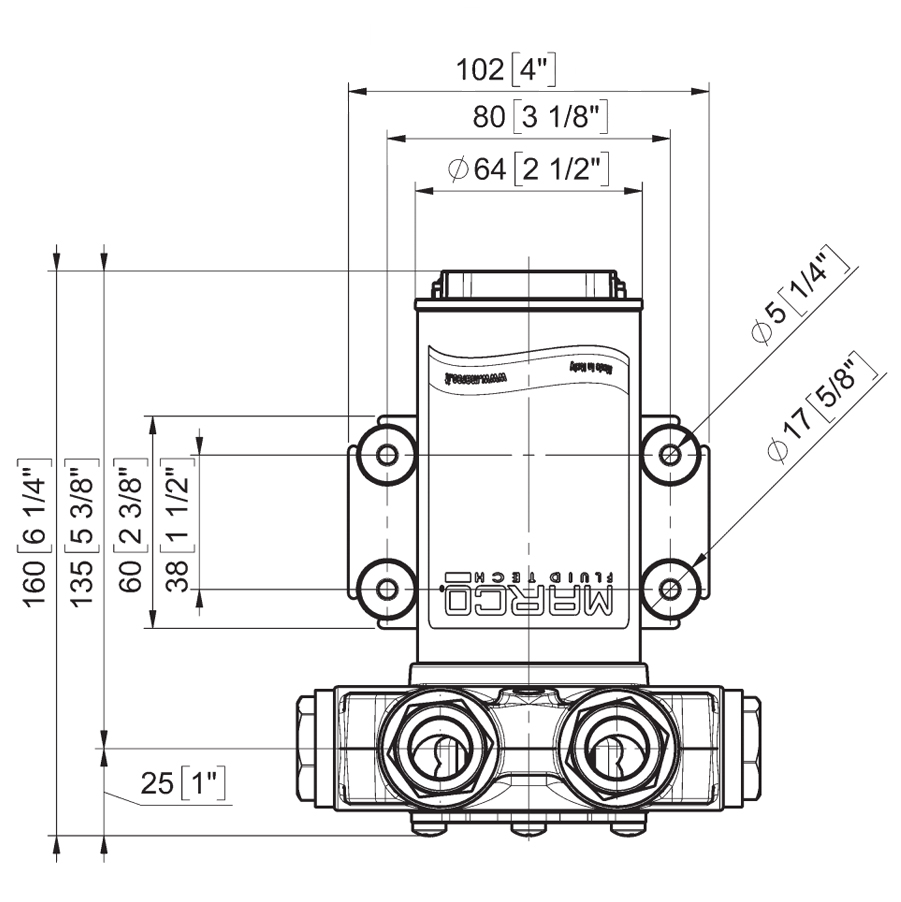

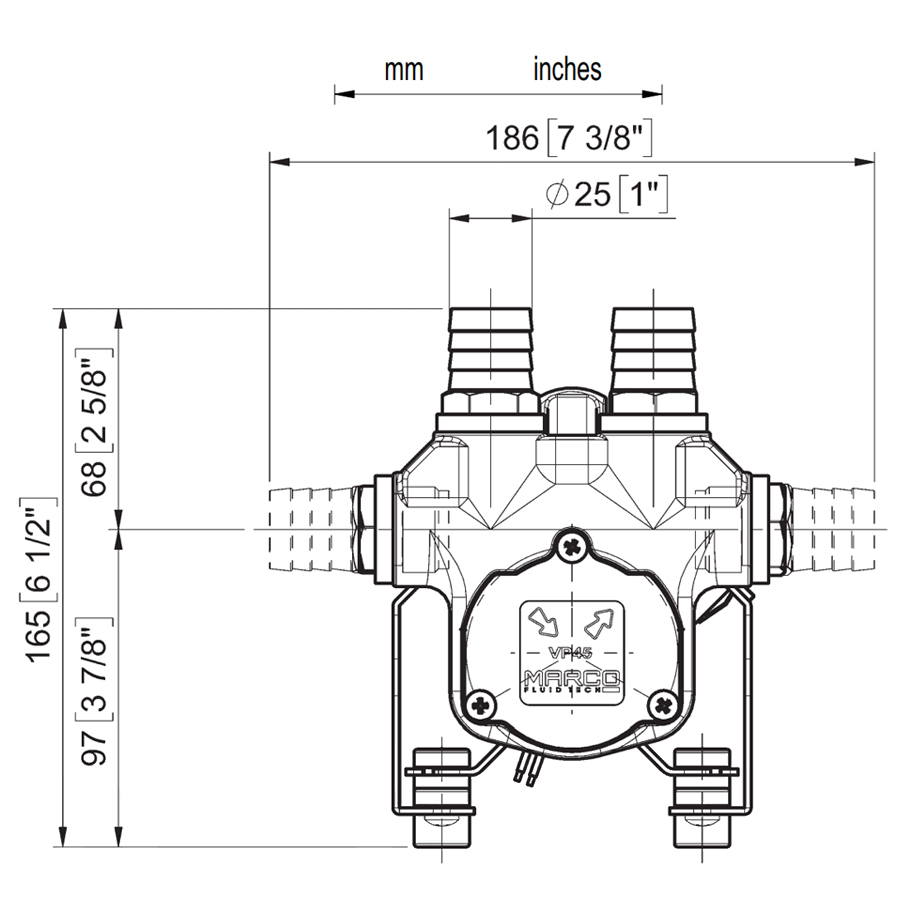

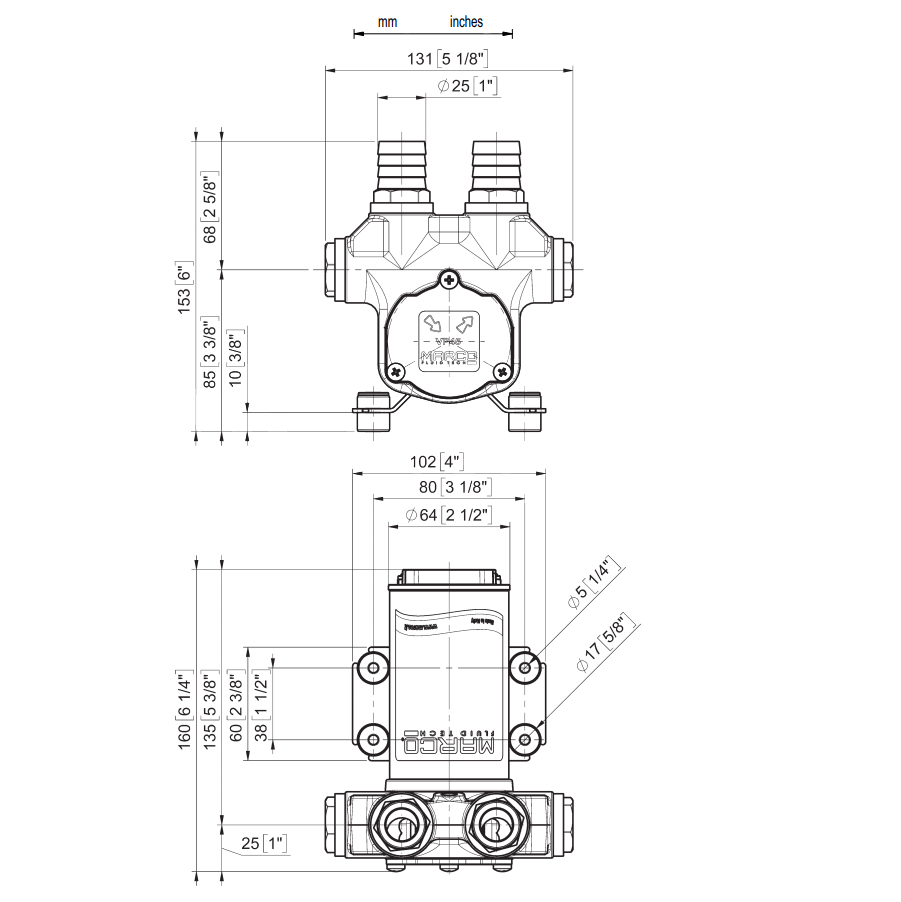

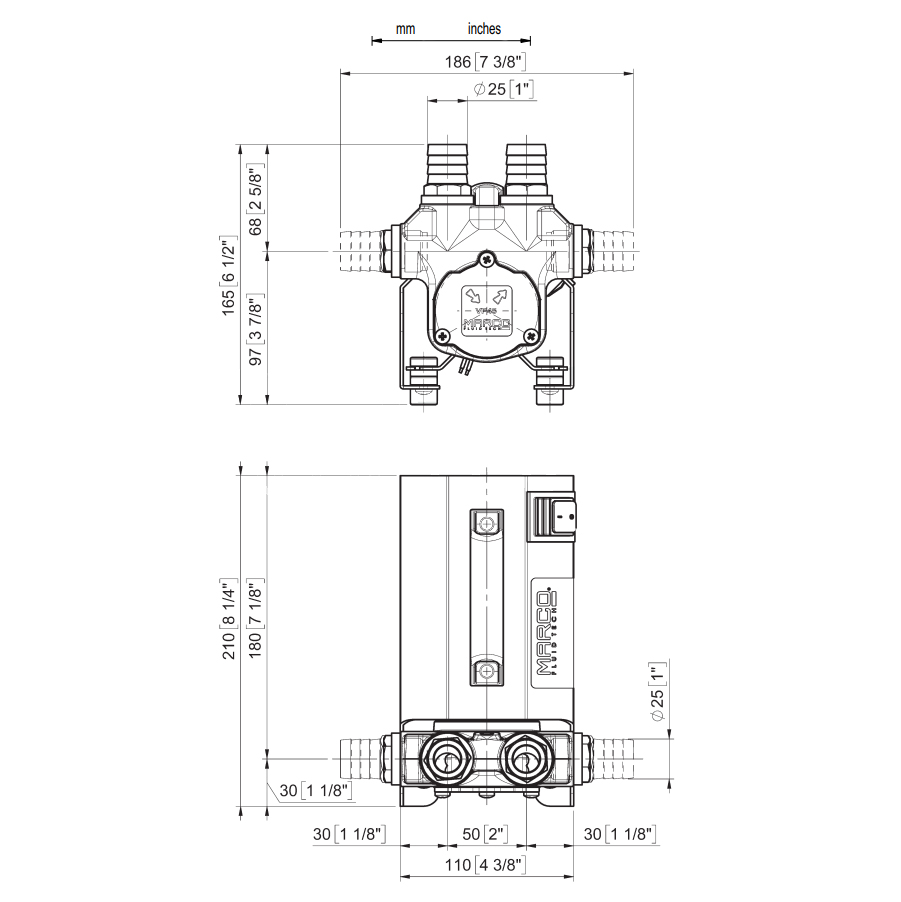

Dimensiones
Diagrama despiece
1. Cuerpo de la bomba 2. Varilla 3. Armadura 4. Sello labial de goma 5. Arandela 6. Rodamiento de bolas 7. Bastidor de la bomba 8. Junta tórica 9. Portacepillos 10. Resorte de compensación 11. Rodamiento de bolas 12. Junta tórica 13. Arandela 14. Tuerca 15. Rotor 16. Paleta 17. Junta tórica 18. Placa superior 19. Tornillo 20. Salida de tubo 21. Junta tórica 22. Tapón 23. Soporte antivibración 24. Inserto antivibración.

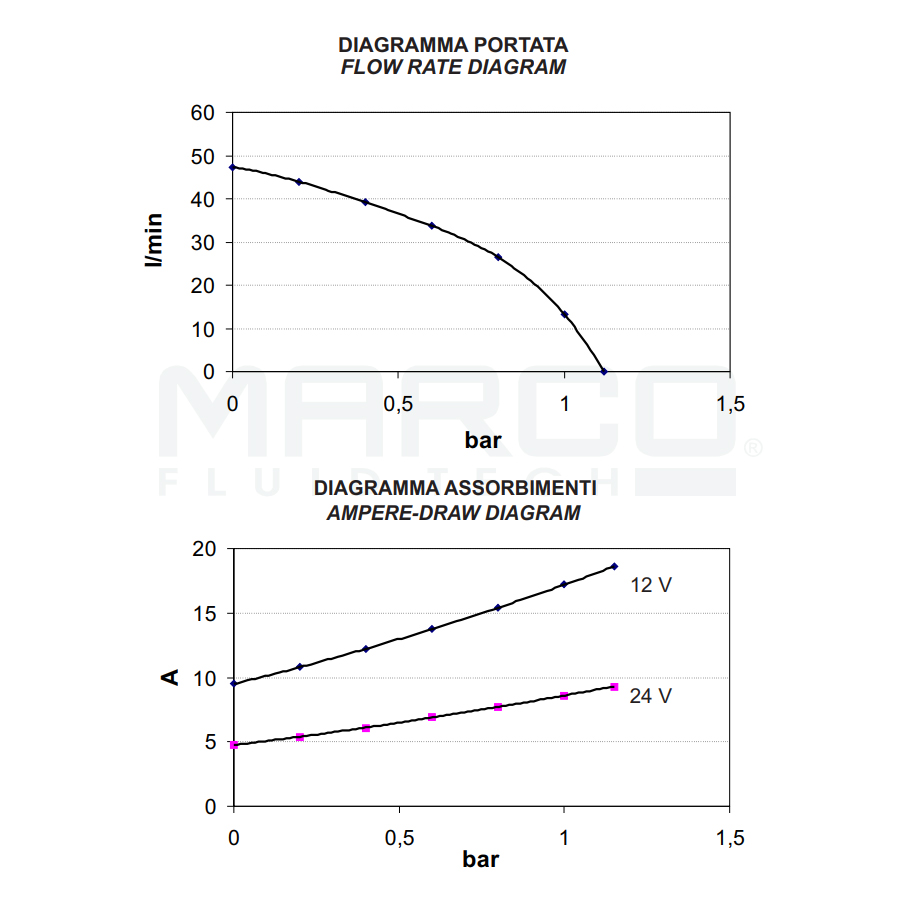

Diagrama de caudal
Diagrama de consumo de amperios
