Descripción

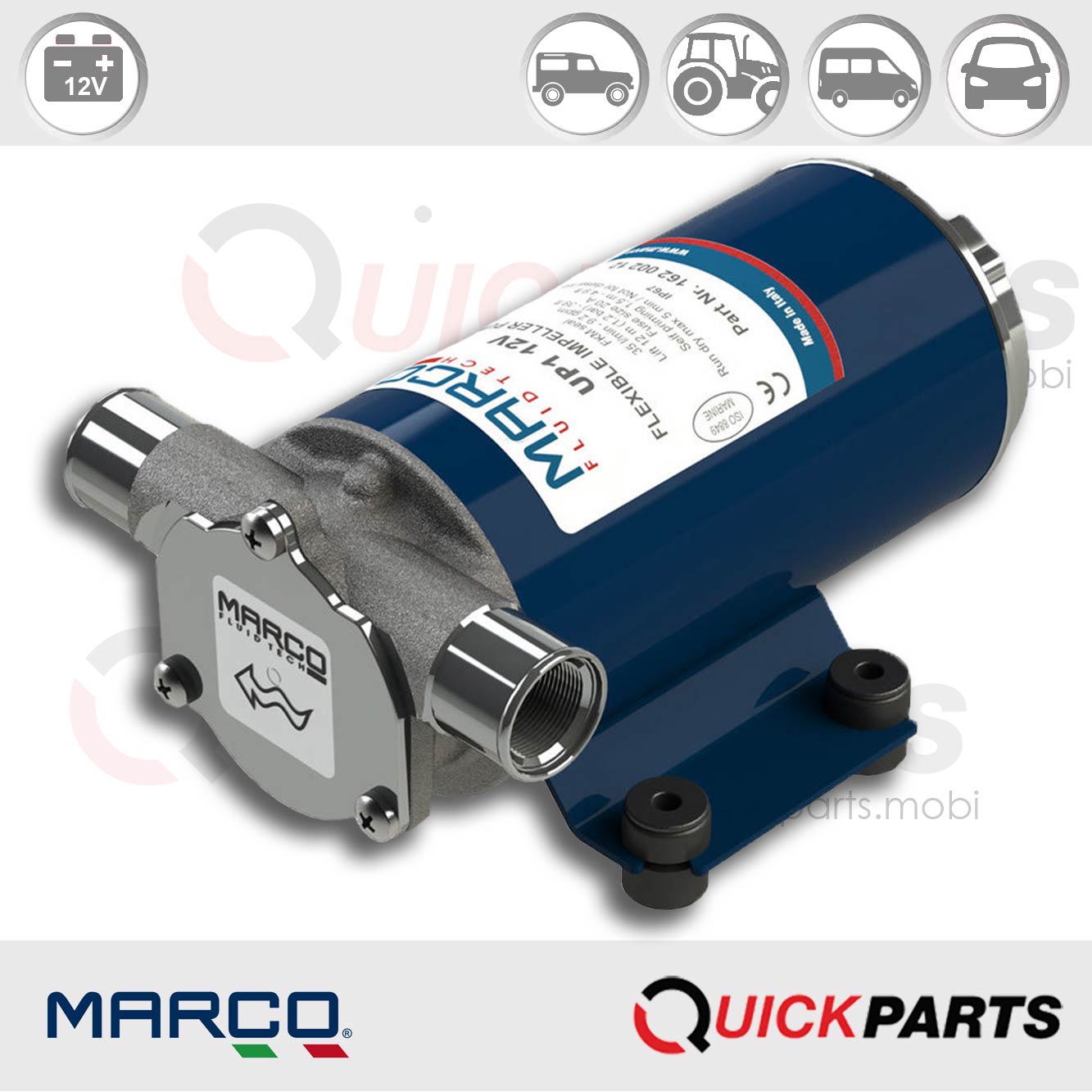

Marco 162 002 12, UP1
Bomba eléctrica autocebante con impulsor de goma para alto rendimiento y larga vida útil. Para la transferencia de agua y agua salada. El impulsor de goma puede tolerar impurezas (máx. 5 mm), pero no partículas abrasivas.
Aplicaciones
- Transferencia de agua
- Transferencia de agua de sentina de embarcaciones
Líquidos Permitidos / No Permitidos
Existen numerosos campos de aplicación para la bomba, pero exclusivamente con los líquidos permitidos mencionados:
Líquidos Permitidos
Agua dulce y agua de mar (max 40 °C)
Agua con glicoles
La garantía caduca si se supera la temperatura máxima del fluido.
Líquidos No Permitidos
Gasolina => Peligro: Incendio / Explosión
Líquidos inflamables con punto de inflamación (PM) < inferior a 38 °C => Peligro: Incendio / Explosión
Líquidos con viscosidad > inferior a 20 cSt => Peligro: Sobrecalentamiento del motor
Productos químicos corrosivos => Peligro: Corrosión de la bomba – Lesiones al personal
Solventes => Peligro: Incendio / Explosión – Daño a los sellos
Datos Técnicos:
- Referencia: Marco 162 002 12
- Voltaje: 12V
- Fusible: 20 A
- Caudal: 35 l/min
Tubo interior Ø 25 mm, agua a 25 °C - Presión: 1,2 bar
- Autocebado: 1,5 m
- Peso: 2,8 kg
- Sección del cable: 2,5 mm²
Longitud hasta 2 m - Tipo: Marco UP1
- 162 002 12
- IP 67: Código de Marcado Internacional de Protección.
Hermético al polvo: No entra polvo; protección total contra el contacto (hermético al polvo)
Inmersión hasta 1 m: No debe ser posible la entrada de agua en cantidad dañina cuando la carcasa esté sumergida bajo condiciones definidas de presión y tiempo (hasta 1 metro de inmersión).
Documentación del código de protección contra el ingreso (Ingress Protection, IP).
Bombas centrífugas (de impulsor)
Bombas eléctricas autocebantes con impulsor de goma. El impulsor de goma garantiza un alto caudal y permite el paso de pequeñas impurezas en aguas residuales.
Disponibles con capacidades desde 28 l/min hasta 45 l/min y en versiones con interruptor integrado de encendido/apagado o interruptor de inversión de flujo.
Cuerpo de latón niquelado y eje de acero inoxidable, sellos de FKM y juntas tóricas de NBR.
Equipadas con guía de cable impermeable y portacepillos interno con filtro EMI.
Certificaciones ISO 8846 y ISO 8849.
Instalación
Se recomienda que el uso de la bomba se realice conforme a las normas de seguridad vigentes y también siguiendo las precauciones que se indican a continuación.
Comprobaciones preliminares:
- Verifique que la bomba no haya sufrido daños durante el transporte o almacenamiento.
- Los puertos de entrada y salida deben limpiarse cuidadosamente, eliminando posible polvo o residuos del material de embalaje.
- Verifique que la fuente de alimentación eléctrica disponible cumpla con los requisitos especificados.
Posicionamiento:
- La bomba se puede montar en cualquier posición.
- Fije la bomba utilizando tornillos de diámetro adecuado correspondientes a los orificios.

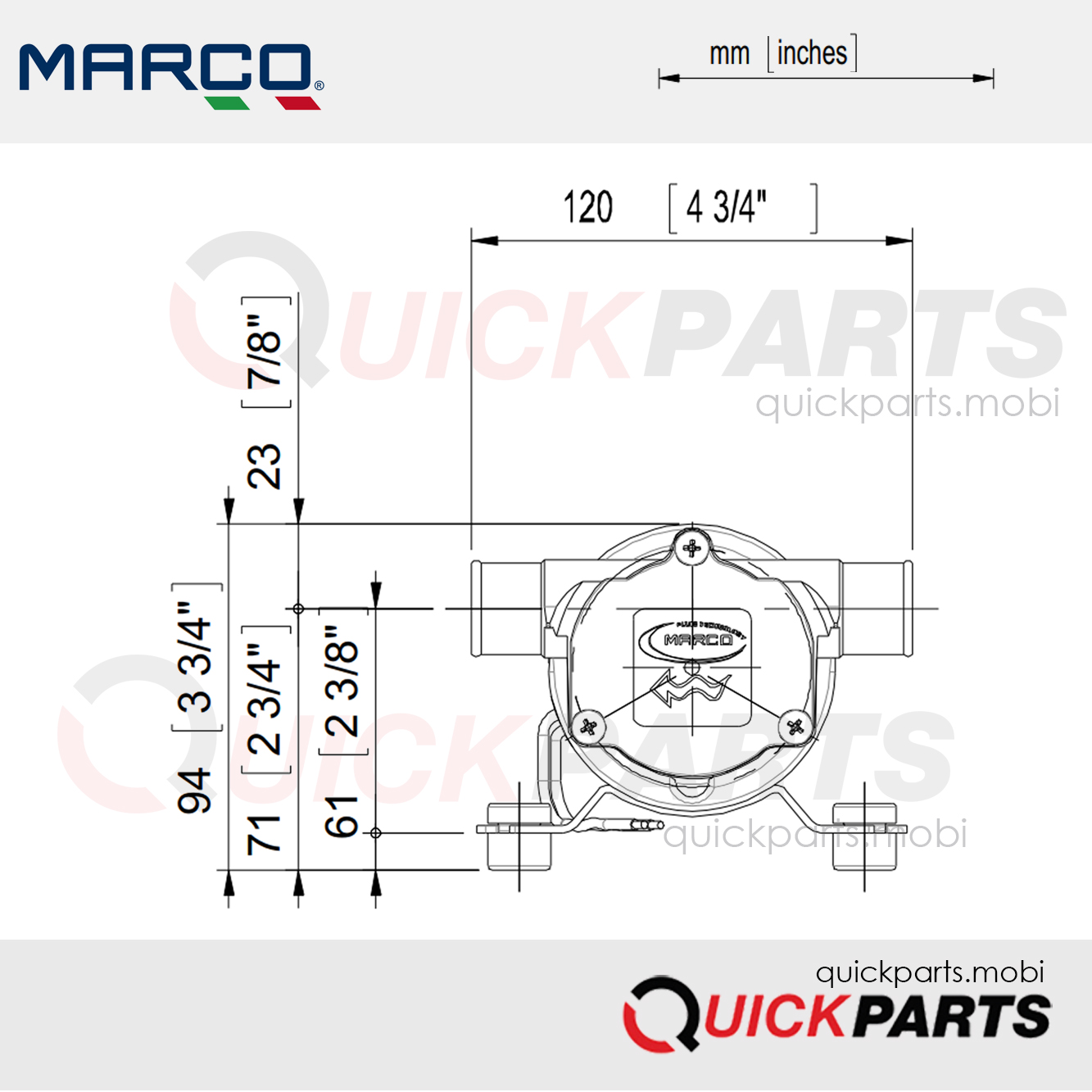

Dimensiones
Diagrama en vista explotada
1. Cuerpo de la bomba 2. Junta tórica 3. Varilla 4. Armadura 5. Marco de la bomba 6. Junta tórica 7. Arandela 8. Tuerca 9. Impulsor 10. Junta tórica 11. Placa superior 12. Tornillo 13. Portacepillos
14. Soporte antivibración
Diagrama de caudal
Diagrama de consumo de corriente (amperaje)
