Descripción

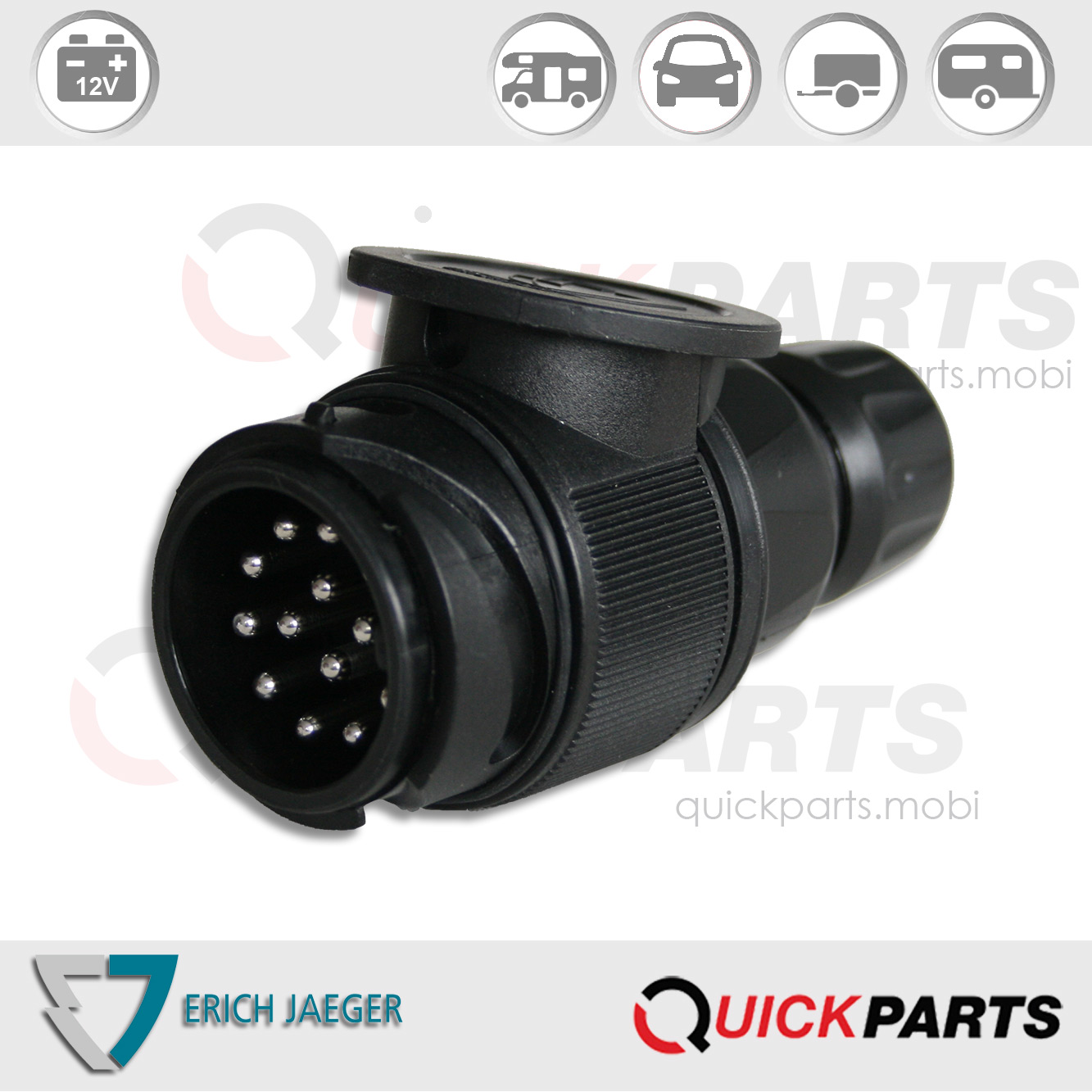

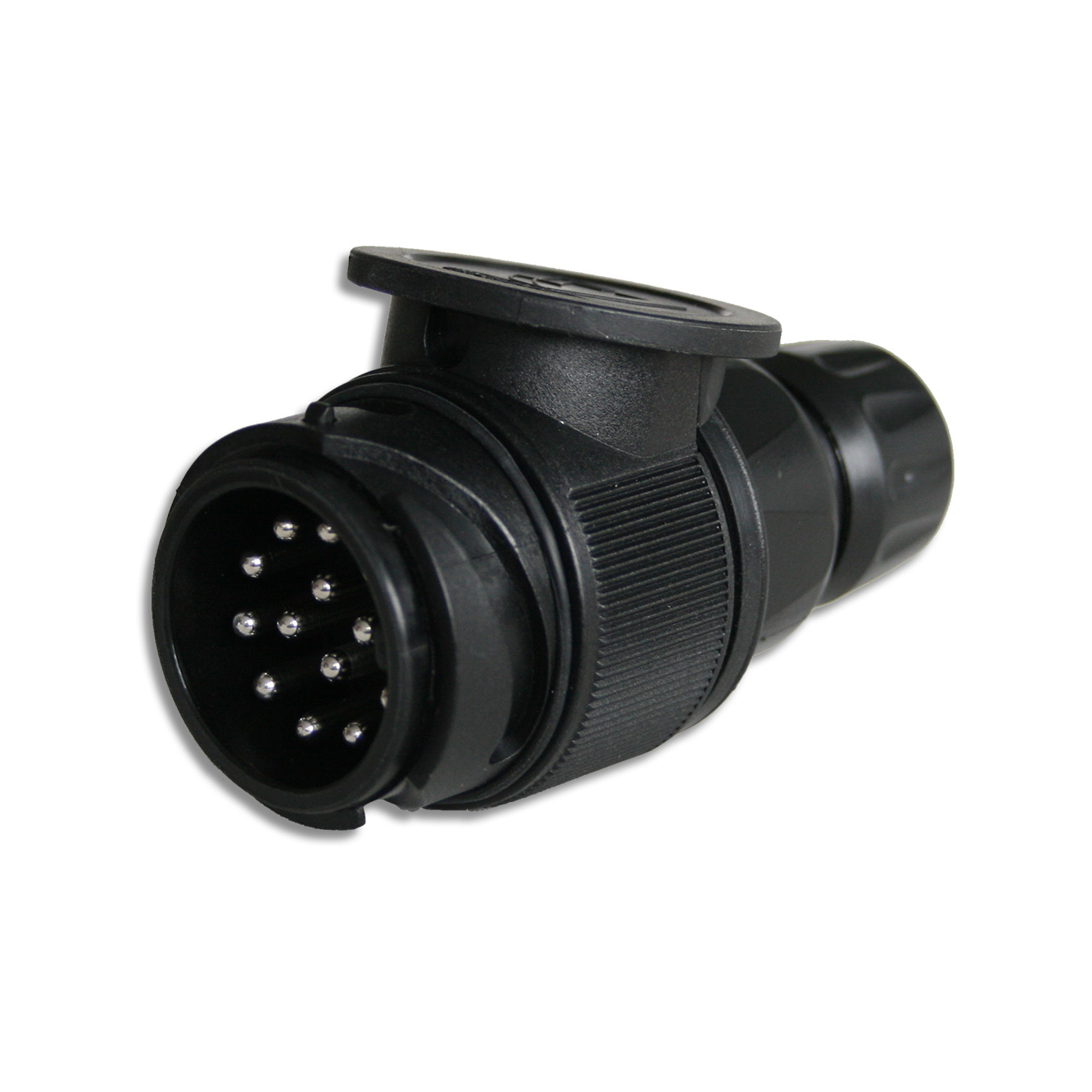

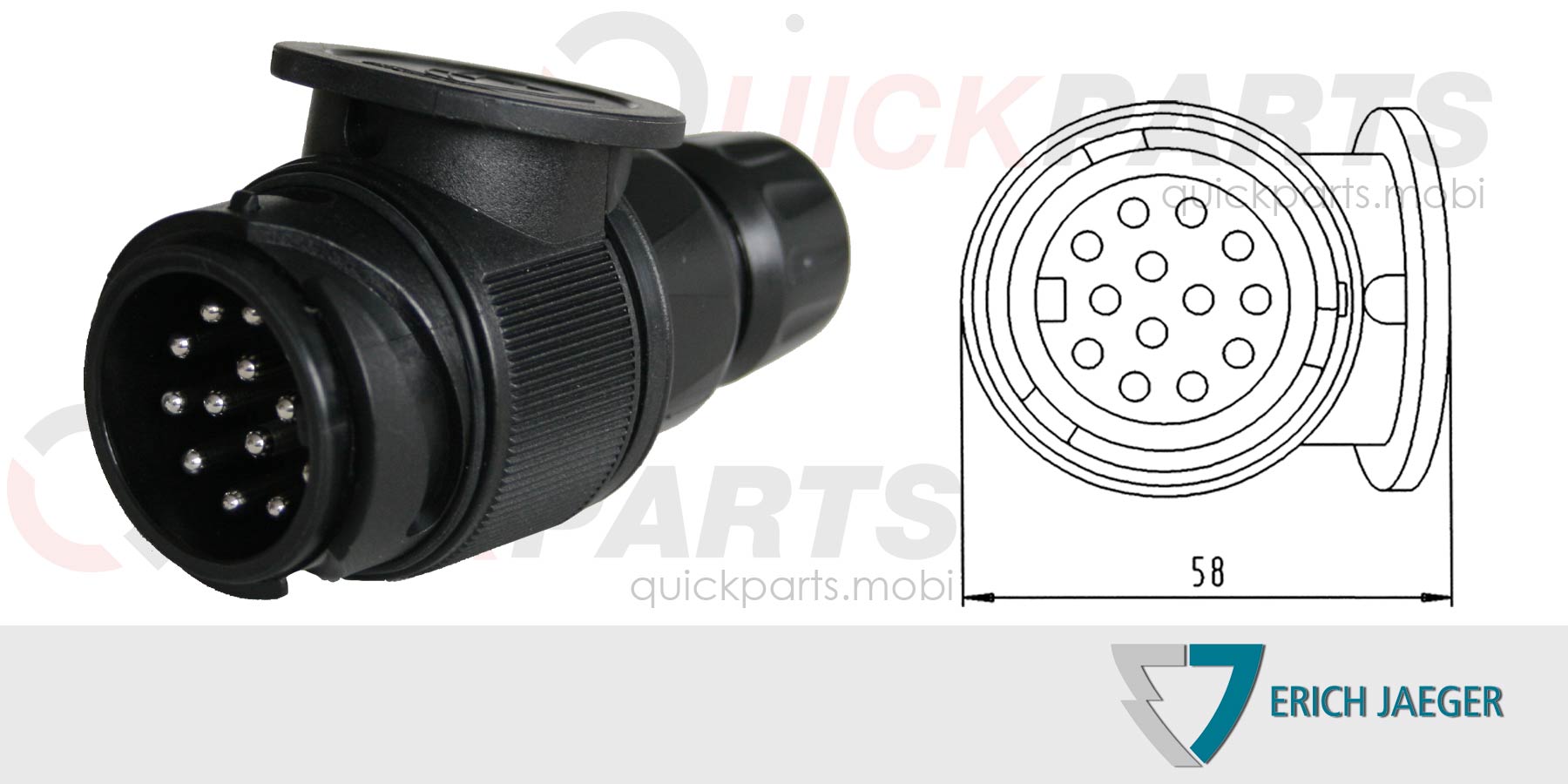

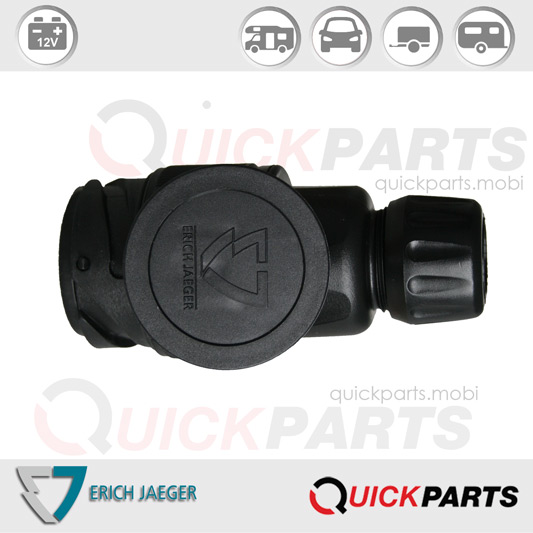

Conector de 13 polos 12V (ISO 11446)
Información del producto
- Article Number: 221032
- Categories: Plug
- Norma: ISO 11446
- Sector: Vehículos ligeros
Detalles eléctricos y resistencia a la temperatura
- Tensión [en V]: 12 V
Embalaje y detalles del pedido
- Incluido en el suministro: junta de estanqueidad
- Embalaje: bolsa PE
Características de diseño
- Marca: ERICH JAEGER
- Tipo de sellado: tapón de estanqueidad
Miscellaneous
- Adecuado para: cable de 13 conductores
Material
- Superficie de contacto: estándar (CuZn)
- Color de la carcasa: negro
- Material de la carcasa: material compuesto reforzado
Conectividad
- Salida de cable: Tuerca de fijación
- Salida de cable: Tuerca de fijación
- Número de polos: 13
Normas y estándares
- Grado de protección: IP 54
Medidas y dimensiones

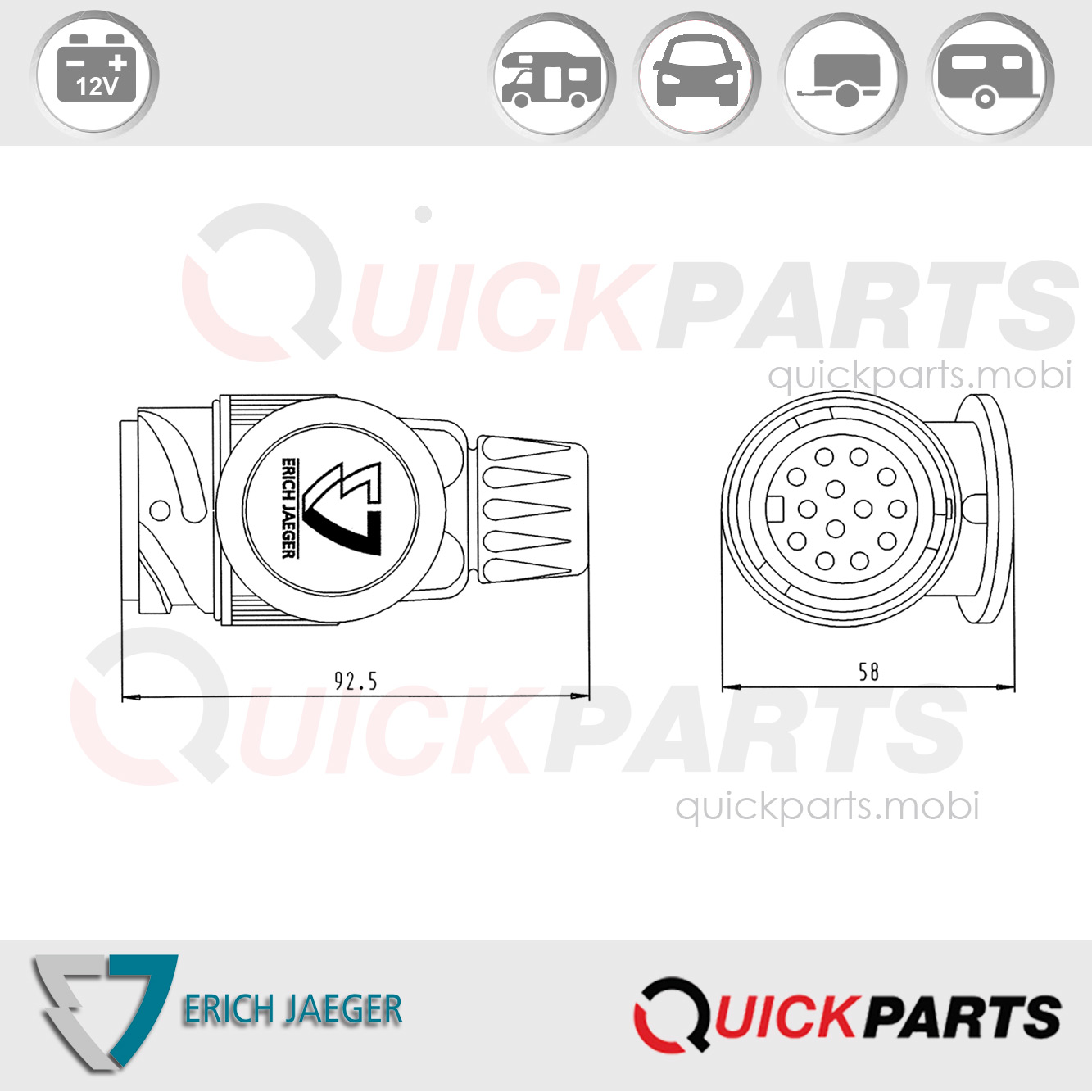

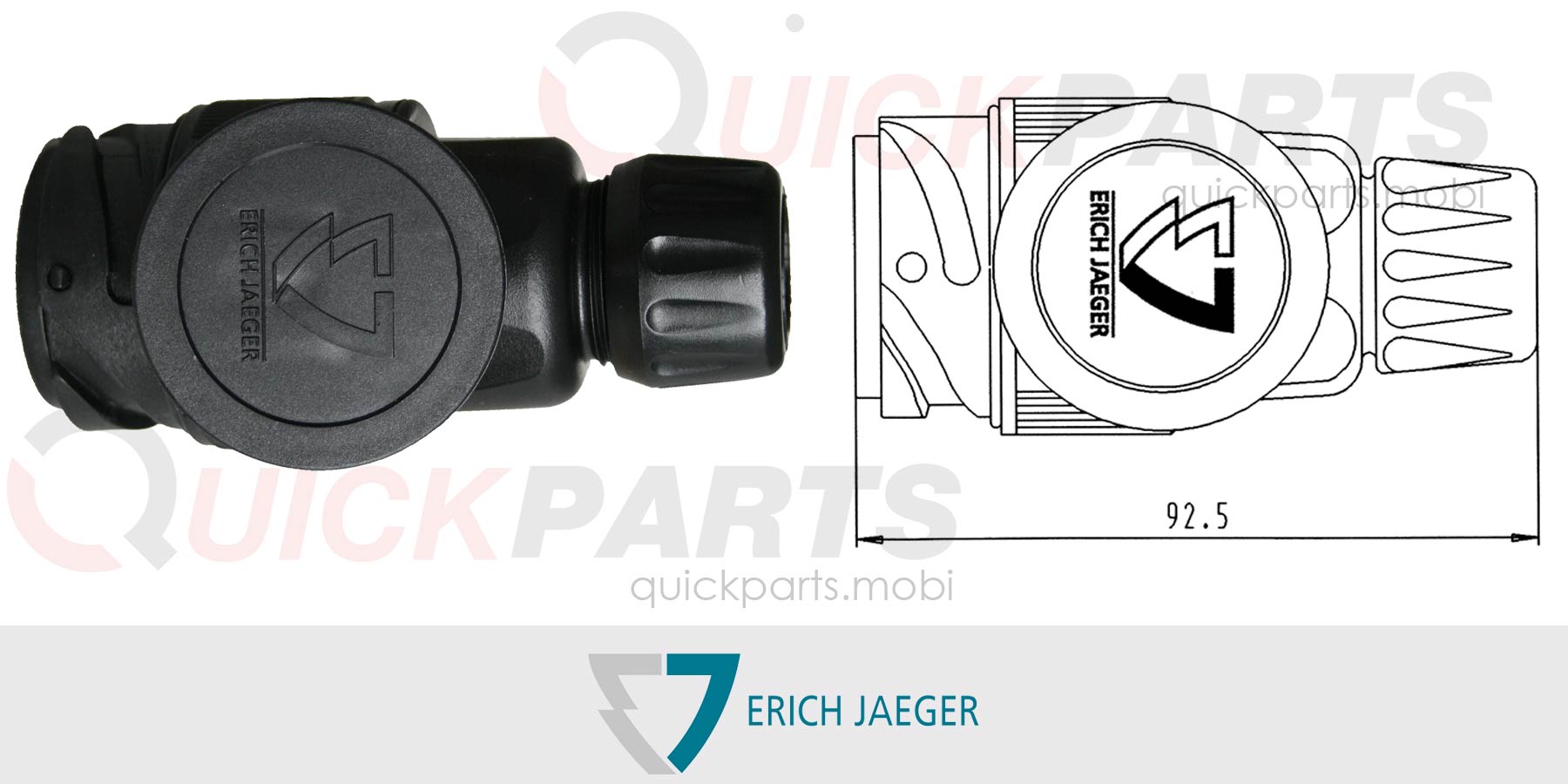

- Para diámetro de cable: 11,40 mm – 14,00 mm
La norma ISO 11446 especifica
- las características dimensionales de los conectores de 13 polos para la conexión eléctrica de vehículos tractores y remolcados con una tensión nominal de alimentación de 12 V

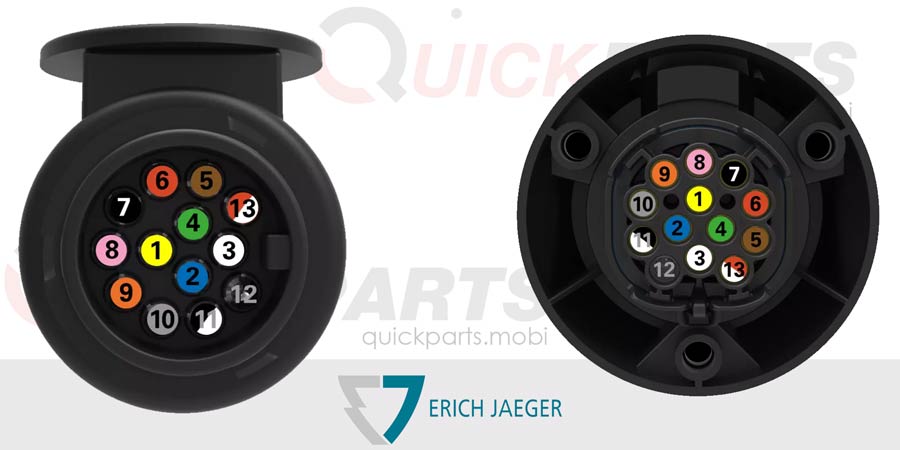

- la asignación de contactos, así como los ensayos y requisitos para el sistema de conector de remolque
- una toma de estacionamiento destinada a alojar y guardar el conector cuando está desconectado

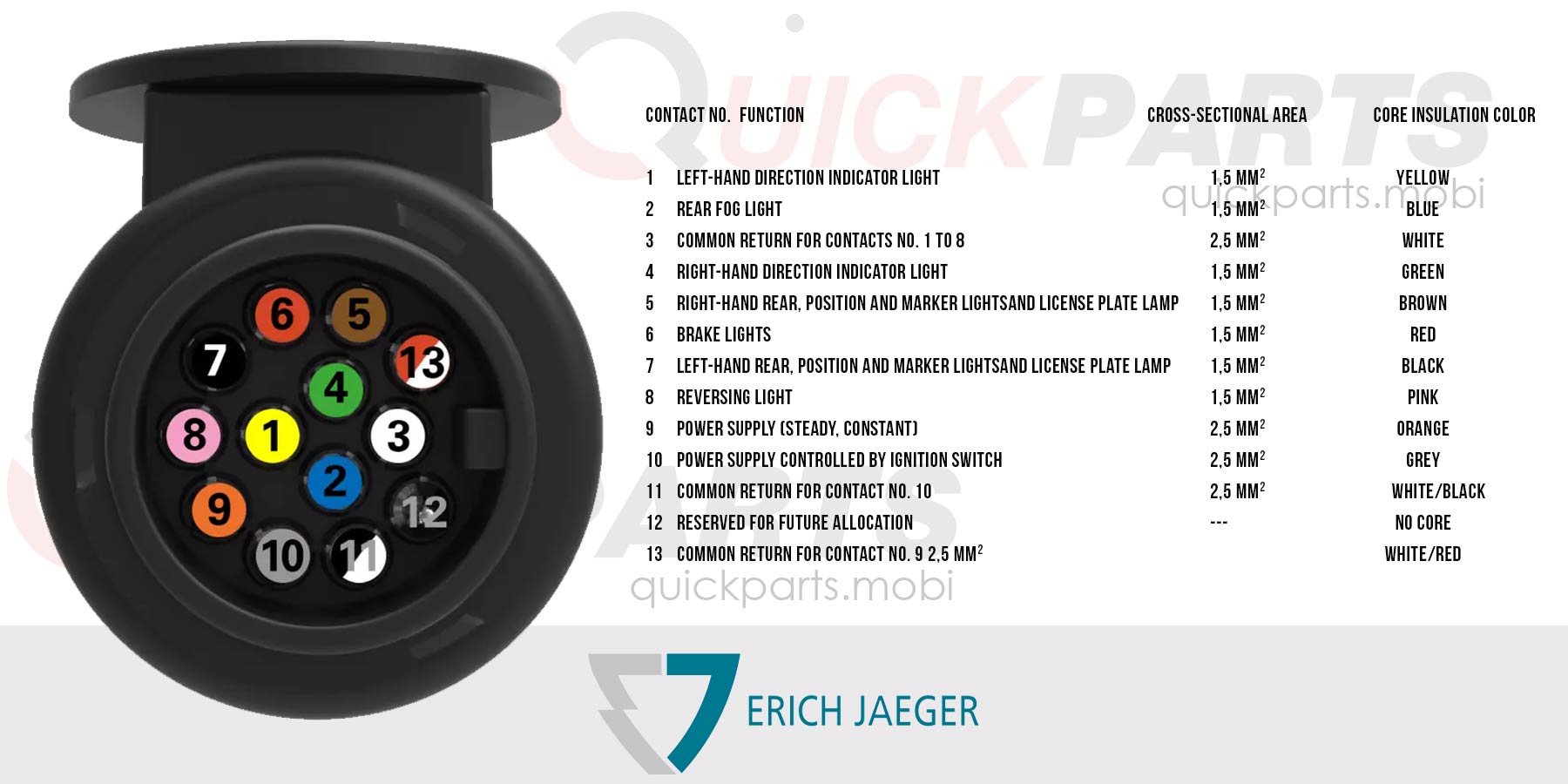

| N.º de contacto | Función | Sección del conductor | Color del aislamiento del conductor |
|---|---|---|---|
| 1 | Luz indicadora de dirección izquierda | 1,5 mm² | Amarillo |
| 2 | Luz antiniebla trasera | 1,5 mm² | Azul |
| 3 | Retorno común para los contactos n.º 1 a 8 | 2,5 mm² | Blanco |
| 4 | Luz indicadora de dirección derecha | 1,5 mm² | Verde |
| 5 | Luz trasera derecha, luces de posición y de gálibo, y luz de matrícula | 1,5 mm² | Marrón |
| 6 | Luces de freno | 1,5 mm² | Rojo |
| 7 | Luz trasera izquierda, luces de posición y de gálibo, y luz de matrícula | 1,5 mm² | Negro |
| 8 | Luz de marcha atrás | 1,5 mm² | Rosa |
| 9 | Alimentación eléctrica (permanente, constante) | 2,5 mm² | Naranja |
| 10 | Alimentación eléctrica controlada por el interruptor de encendido | 2,5 mm² | Gris |
| 11 | Retorno común para el contacto n.º 10 | 2,5 mm² | Blanco/Negro |
| 12 | Reserved for future allocation | — | no core |
| 13 | Common return for contact no. 9 | 2,5 mm² | white/red |
