Descripción

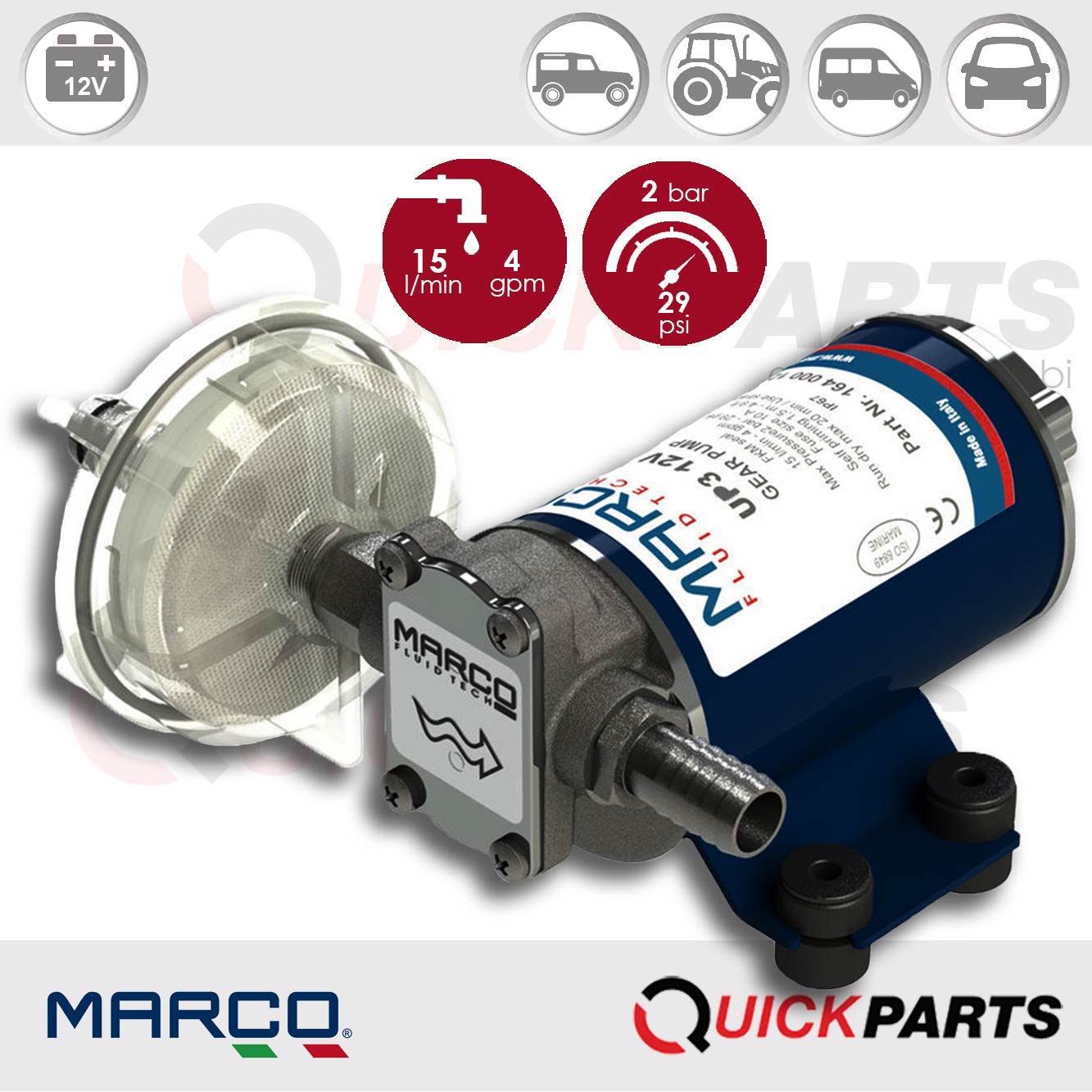

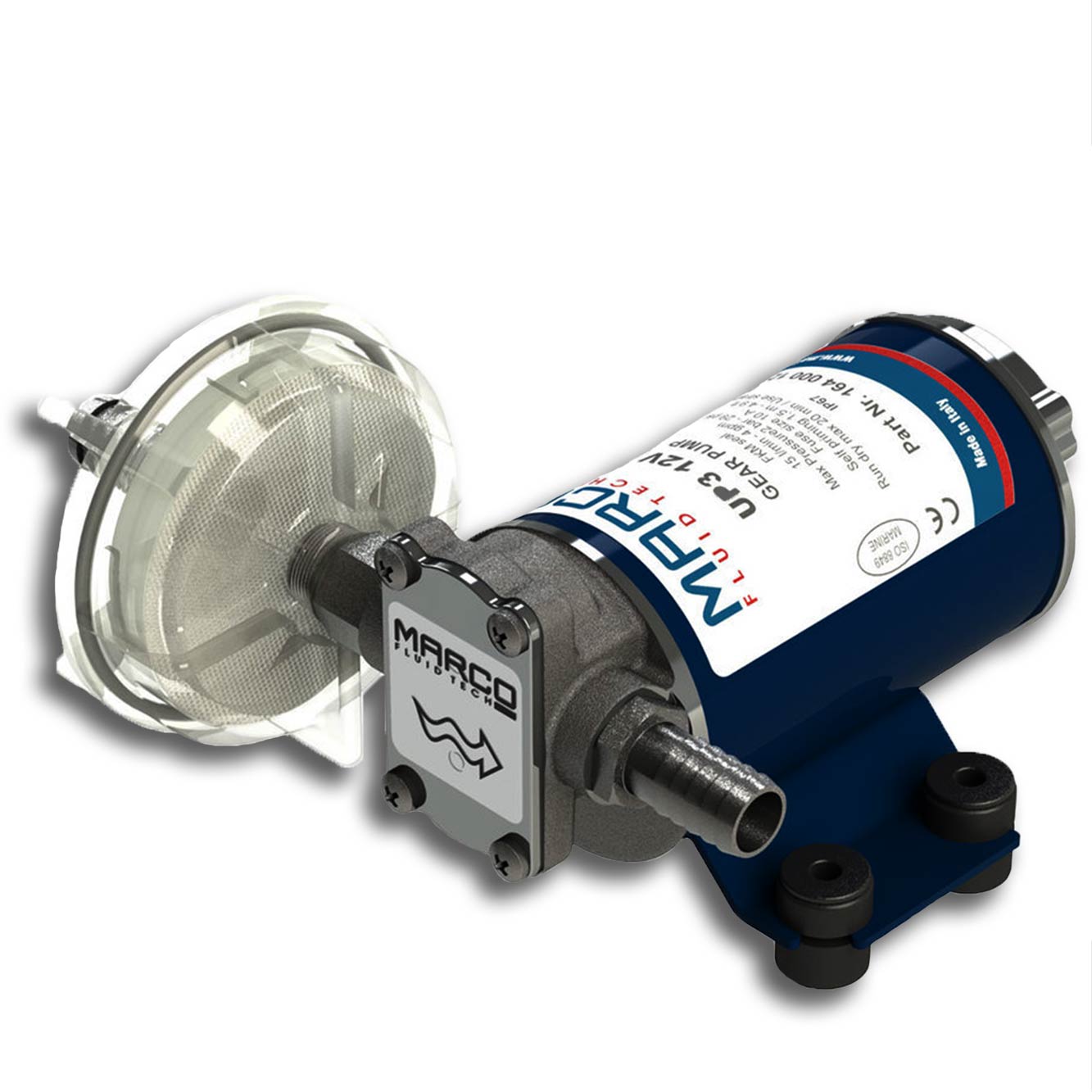

Marco UP3, 164 000 12
Bomba eléctrica autoaspirante para la transferencia de líquidos de diversa naturaleza. Los elementos de bombeo están compuestos por engranajes de bronce, que incluso pueden funcionar en seco durante breves periodos. Equipada con filtro en línea en el lado de entrada.
Aplicaciones
- Transferencia de combustible diésel entre tanques, repostaje de tractores y maquinaria de movimiento de tierras
- Transferencia de agua
- Transferencia de aceites lubricantes ligeros, anticongelante, etc.
Líquidos Permitidos / No Permitidos
Existen numerosos campos de aplicación para la bomba, pero exclusivamente con los líquidos permitidos mencionados:
Líquidos Permitidos
Agua dulce (máx. 85 °C)
Combustible diésel (punto de inflamación mínimo (PM): 38 °C)
La garantía caduca si se supera la temperatura máxima del fluido.
Líquidos No Permitidos
Gasolina => Peligro: Incendio / Explosión
Líquidos inflamables con punto de inflamación (PM) < inferior a 38 °C => Peligro: Incendio / Explosión
Líquidos con viscosidad > inferior a 20 cSt => Peligro: Sobrecalentamiento del motor
Productos químicos corrosivos => Peligro: Corrosión de la bomba – Lesiones al personal
Solventes => Peligro: Incendio / Explosión – Daño a los sellos
Datos Técnicos:
- Referencia: 164 000 12
- Marco UP3
- Voltaje: 12V
- Fusible: A 10
- Caudal: 15 l/min
Diámetro interno del tubo: 13 mm, agua a 25 °C - Presión: 2 bar
- Autocebante: 1,5 m
- Peso: 1,4 kg
- Tamaño del cable: (mm²) 1,5
Longitud hasta 2 m - Tipo: Marco UP3
- 164 000 12
- IP 67: Código de Marcado Internacional de Protección.
Hermético al polvo: No entra polvo; protección total contra el contacto (hermético al polvo)
Inmersión hasta 1 m: No debe ser posible la entrada de agua en cantidad dañina cuando la carcasa esté sumergida bajo condiciones definidas de presión y tiempo (hasta 1 metro de inmersión).
Documentación del código de protección contra el ingreso (Ingress Protection, IP).

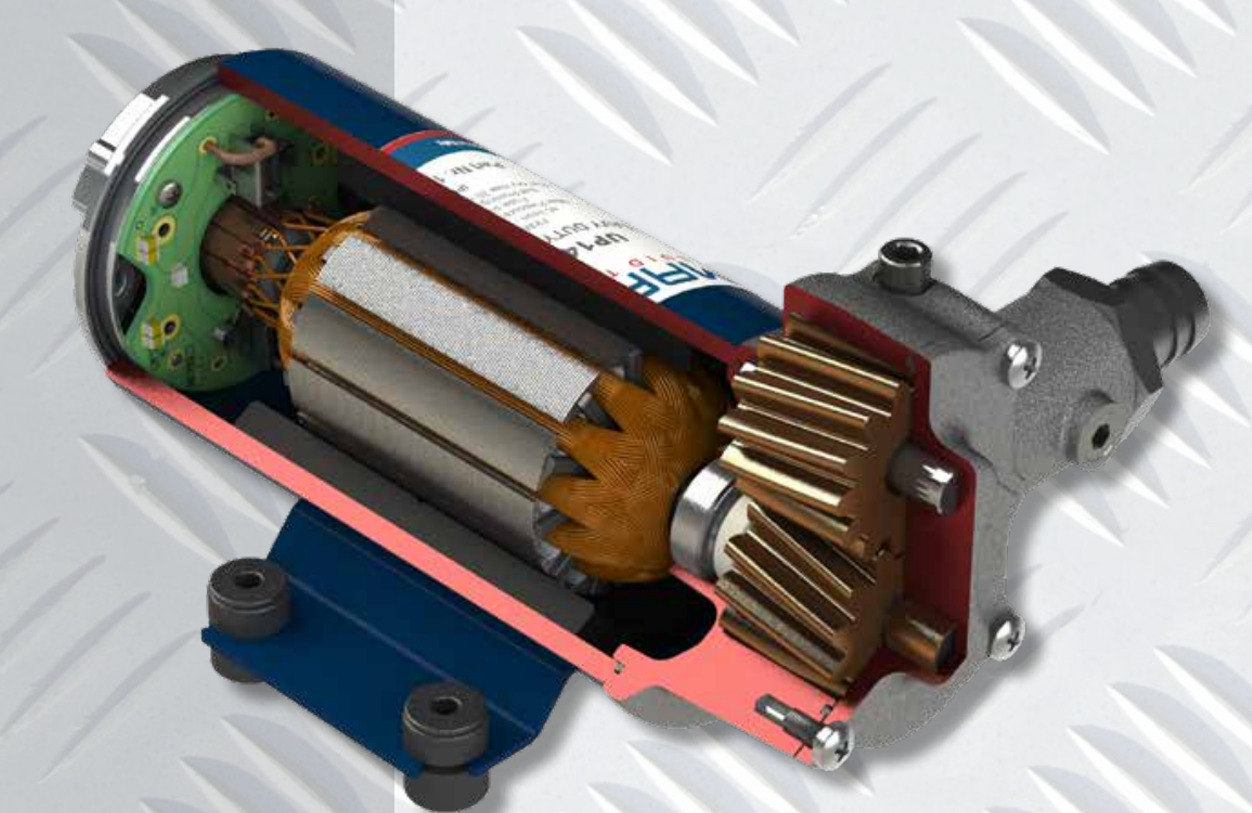

Bombas de engranajes de bronce
Bombas eléctricas autocebantes de diseño compacto con engranajes de bronce para transferencia de diésel. Los engranajes helicoidales de bronce garantizan presión constante, ciclos de trabajo intensivos, menor ruido y pueden funcionar en ausencia de líquido. Cuerpo de latón niquelado y eje de acero inoxidable. Sellos FKM y juntas tóricas NBR. Disponibles en versiones con maletín portátil, interruptor integrado de encendido/apagado o conmutador de inversión de flujo y control electrónico.
Instalación
Se recomienda que el uso de la bomba se realice conforme a las normas de seguridad vigentes y también siguiendo las precauciones que se indican a continuación.
Comprobaciones preliminares:
- Verifique que la bomba no haya sufrido daños durante el transporte o almacenamiento.
- Los puertos de entrada y salida deben limpiarse cuidadosamente, eliminando posible polvo o residuos del material de embalaje.
- Verifique que la fuente de alimentación eléctrica disponible cumpla con los requisitos especificados.
Posicionamiento:
- La bomba se puede montar en cualquier posición.
- Fije la bomba utilizando tornillos de diámetro adecuado correspondientes a los orificios.

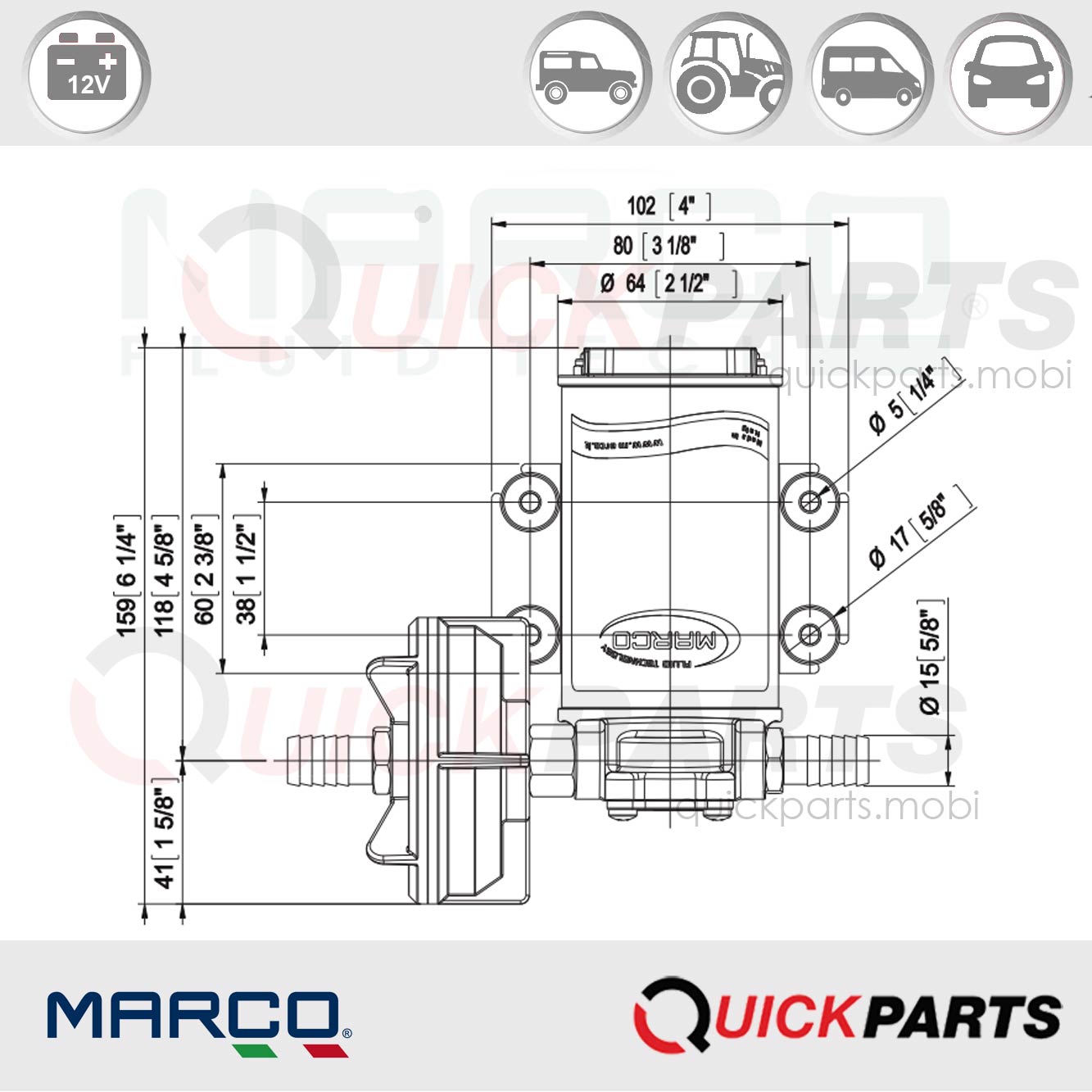

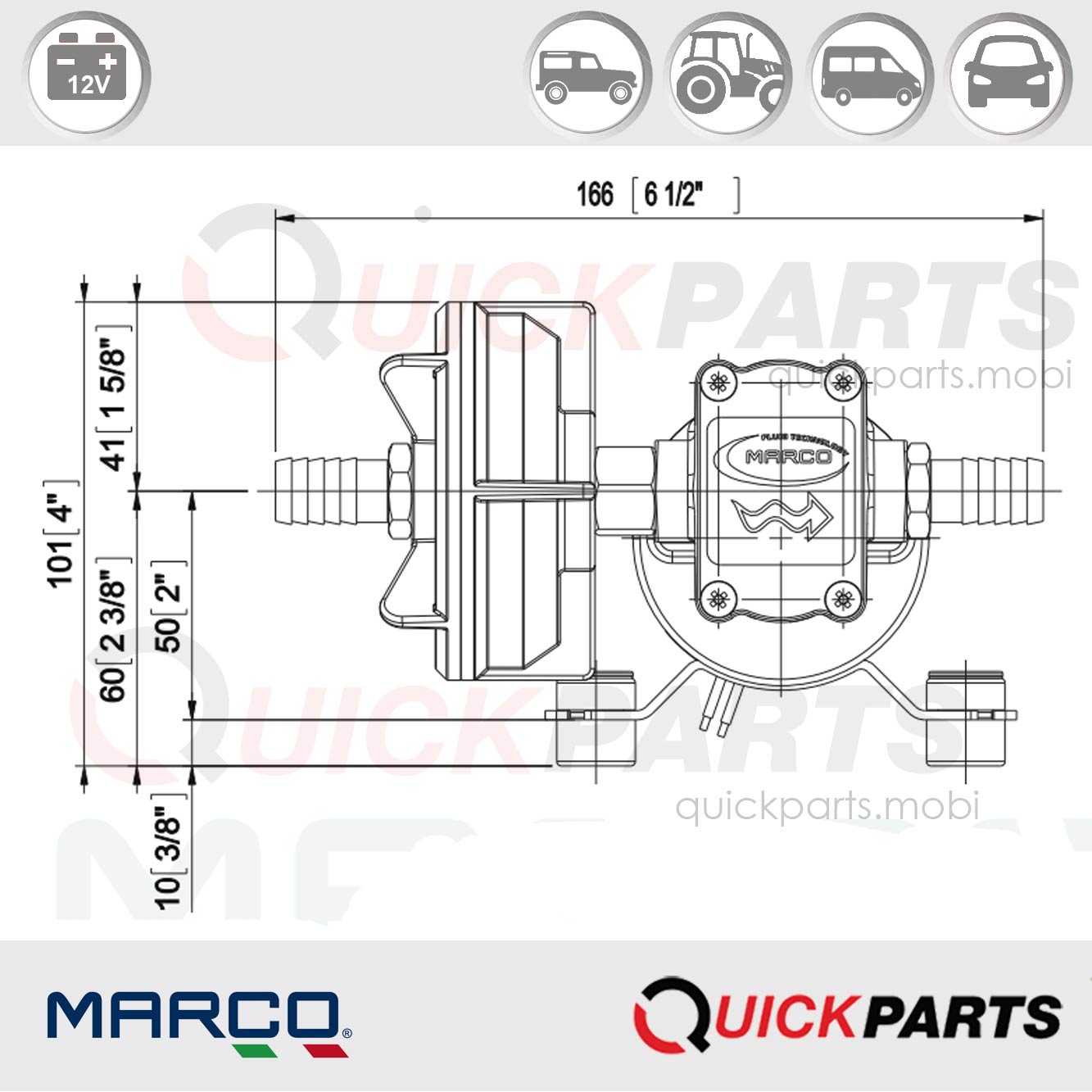

Dimensiones

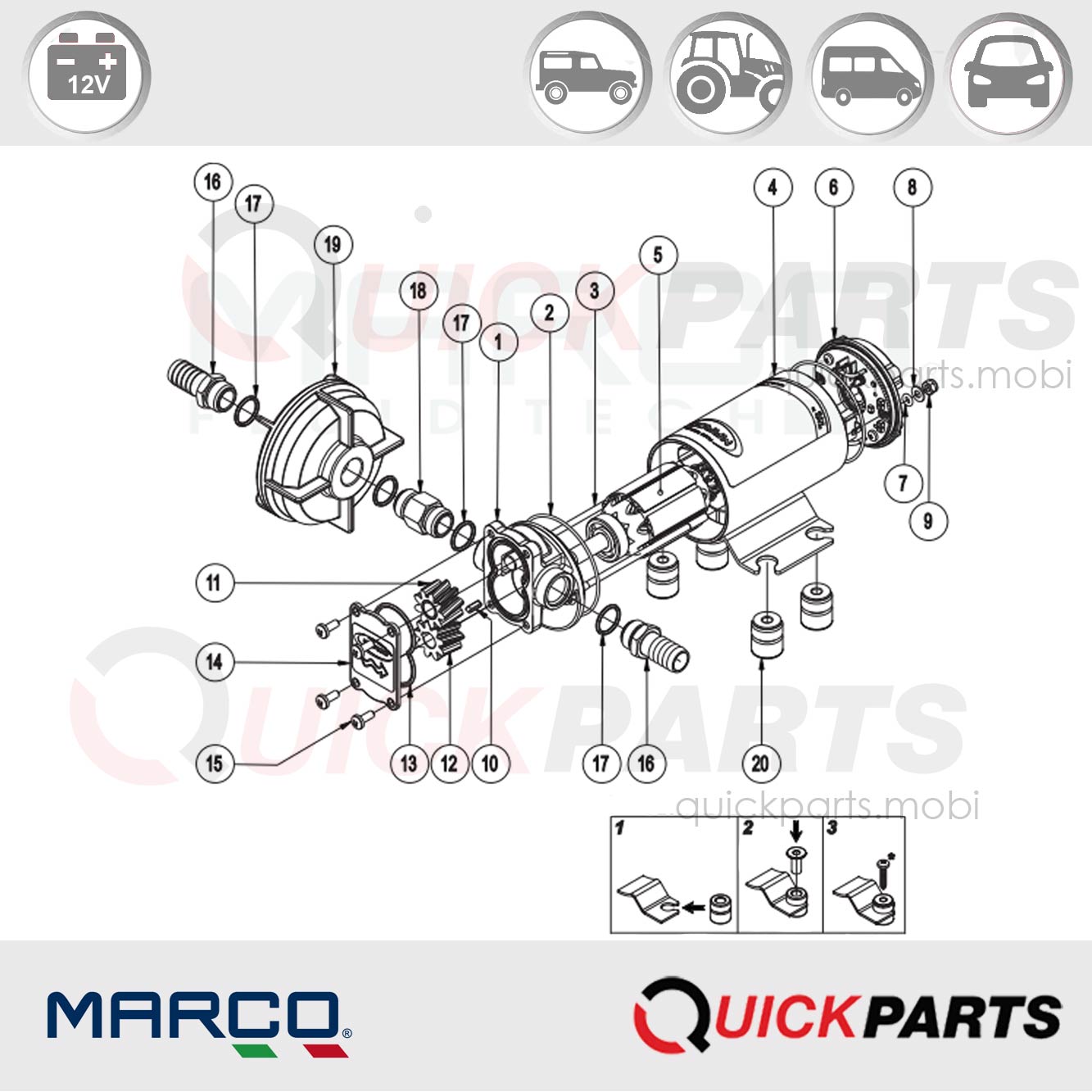

Diagrama despiece
1. Cuerpo de la bomba 2. Junta tórica 3. Eje 4. Marco de la bomba 5. Armadura 6. Portacepillos 7. Junta tórica 8. Arandela 9. Tuerca 10. Llave 11. Engranaje libre 12. Engranaje motriz 13. Junta tórica 14. Placa superior 15. Tornillo 16. Salida del tubo 17. Junta tórica 18. Niple 19. Filtro 20. Montura antivibración

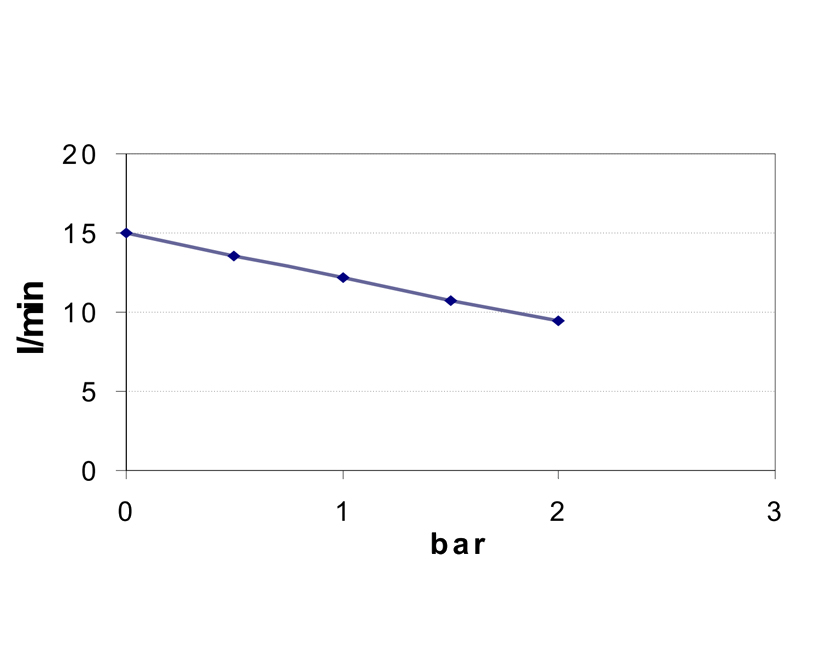

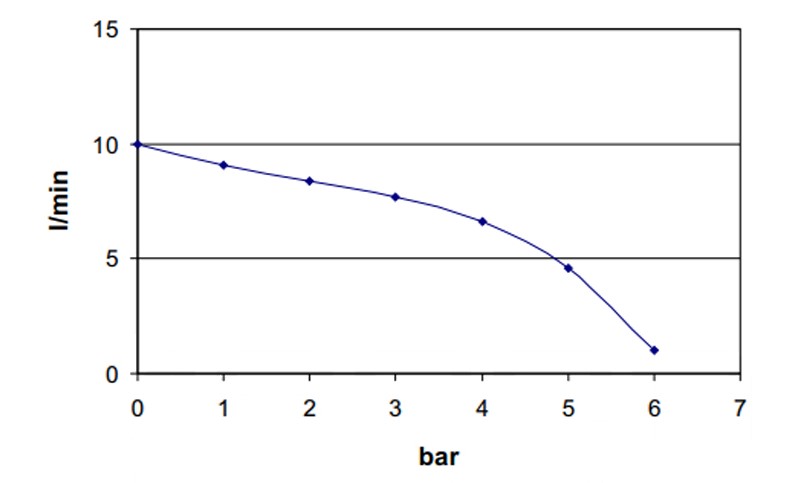

Diagrama de caudal

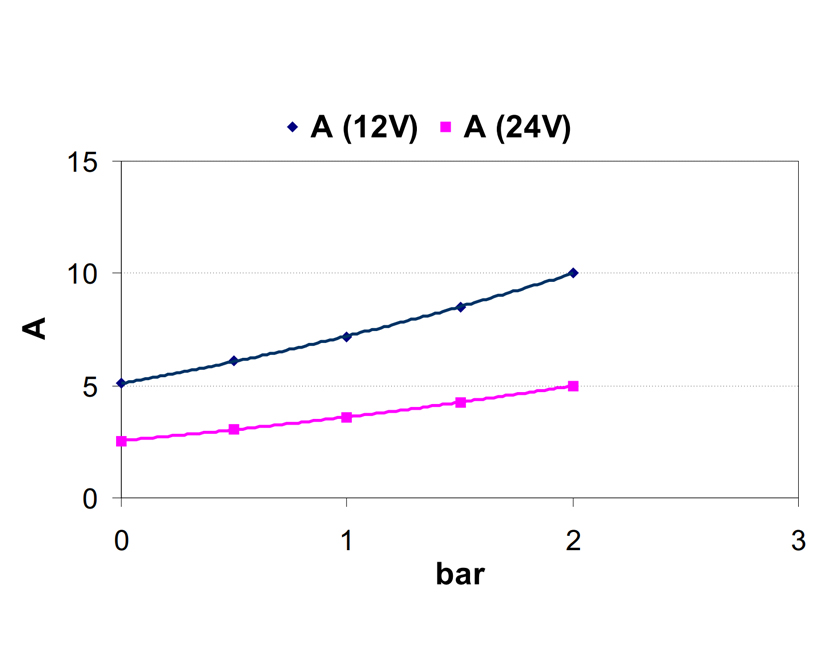

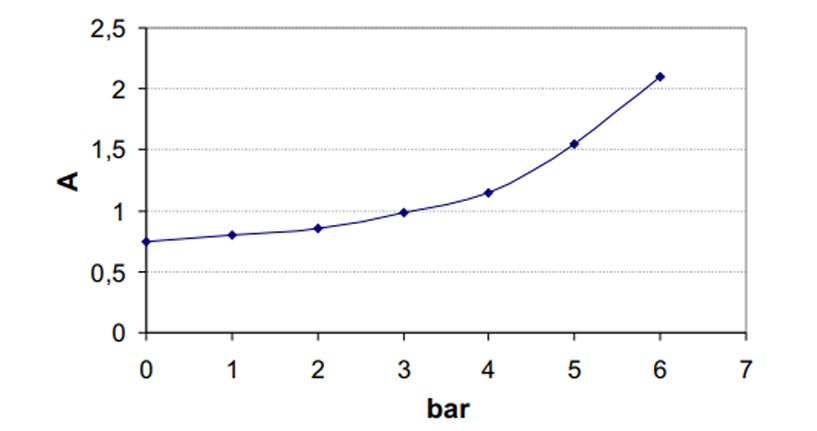

Diagrama de consumo de corriente (amperaje)
