Beschreibung
Marco 166 020 12, VP45
Selbstansaugende, Elektropumpen mit Bronzezahnrädern. Geeignet für den Transfer von Flüssigkeiten unterschiedlicher Natur. Selbstansaugende Schaufelpumpe mit integriertem Bypass-Ventil. Rotor und Schaufeln aus Acetal-Harz, die möglicherweise sogar für kurze Zeiträume trocken laufen kann. Deckel des Motors hat EMI-Filter.
Anwendung
- Umfüllen von Dieselkraftstoff zwischen Tanks, Wiederbefüllen von Traktoren und Erdbewegungsmaschinen.
- Umfüllen von Wasser.
- Umfüllen von Frostschutzmittel.

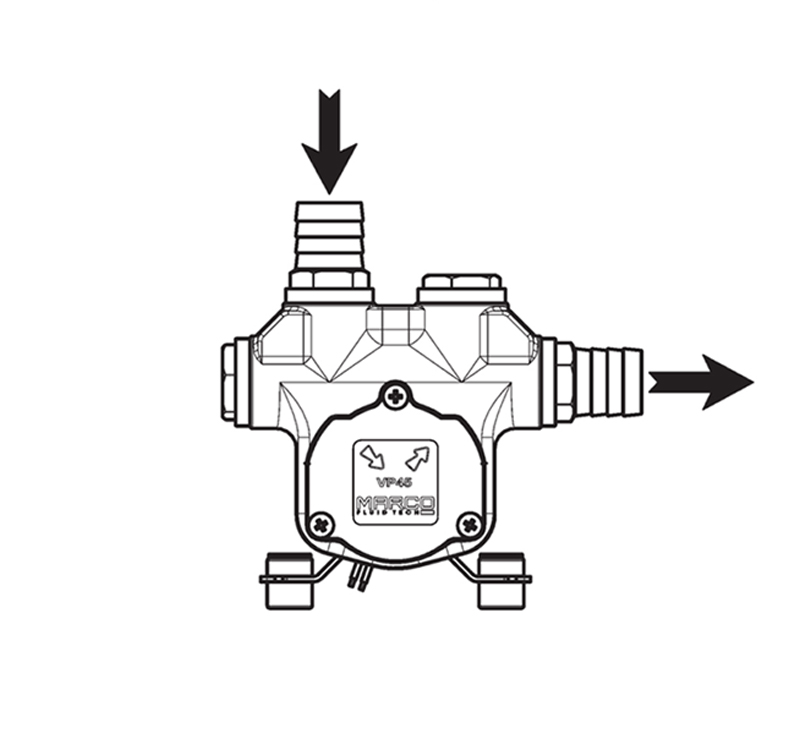

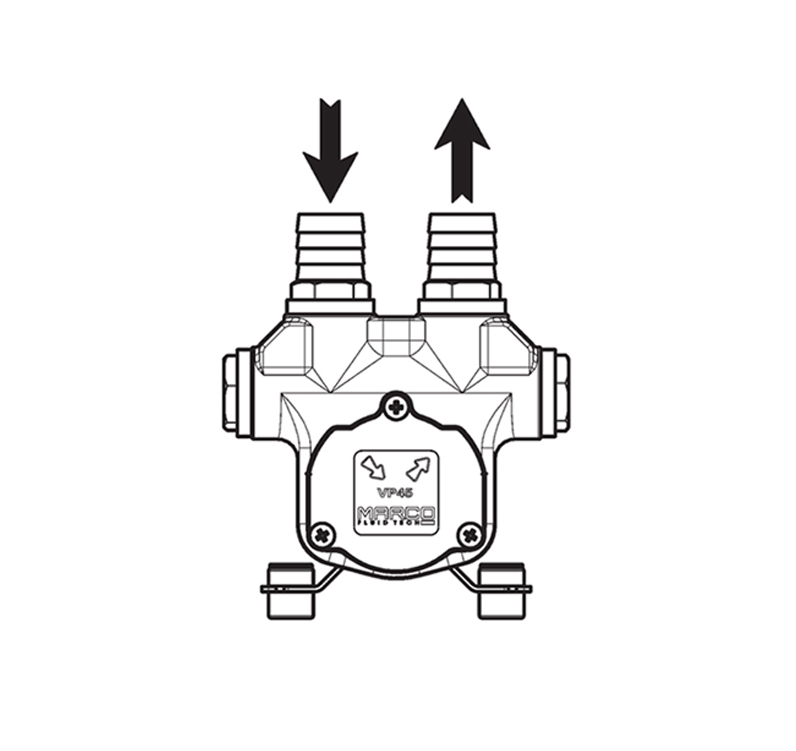

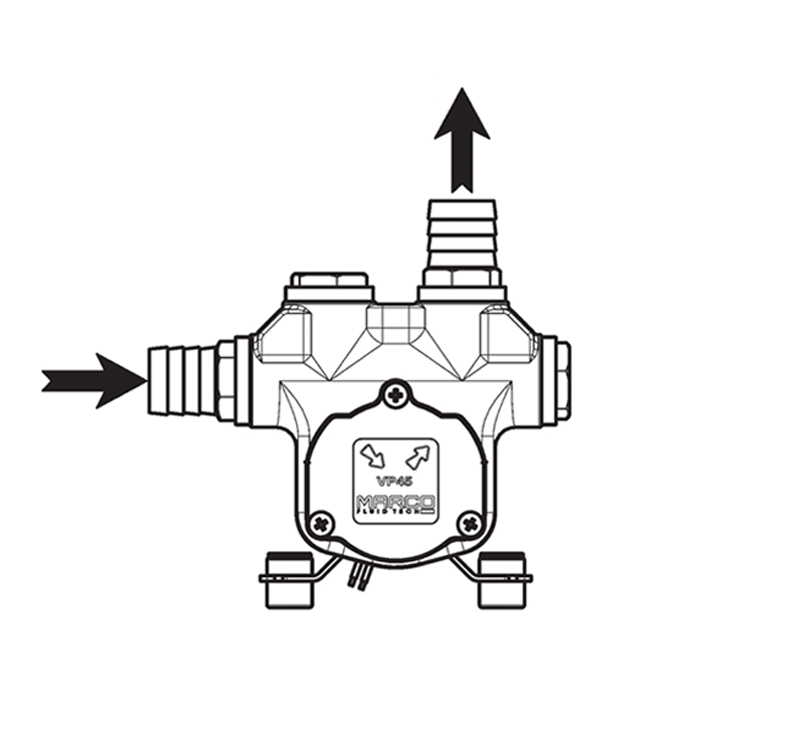

Anschluss:
Erlaubte- / nicht erlaubte Flüssigkeiten
Es gibt zahlreiche Anwendungsbereiche für die Pumpe, jedoch nur mit den angegebenen zulässigen Flüssigkeiten:
Erlaubte Flüssigkeiten
Frischwasser (max 35 °C)
Dieselkraftstoff ( minimaler Flammpunkt : 38 °C)
Die Garantie verfällt, wenn die maximale Temperatur der Flüssigkeit überschritten wird
Nicht erlaubte Flüssigkeiten
Benzin => Gefahr: Feuer / Explosion
Brennbare Flüssigkeiten mit einem Flammpunkt < 38 °C => Gefahr: Feuer / Explosion
Flüssigkeiten mit Viskosität > 20 cSt => Gefahr: Überhitzung des Motors
Korrosive Chemikalien => Gefahr: Pumpenkorrosion – Verletzung des Personals
Lösungsmittel => Gefahr: Feuer / Explosion – Beschädigung der Dichtungen
Technische Daten
- Referenz: Marco 166 020 12
- Spannung: 12V
- Sicherung: (A) 20
- Durchflussmenge: l/min 45 Diesel 0,85 kg/l
Innenrohr Ø 25 mm - Stromverbrauch: (A) 8
- A (Druckausgleich): 19
- Druckausgleich: bar 1,2 (max 3 min)
- Selbstansaugend (m) 2
- Gewicht: 1 kg
- Leitungsgröße: (mm2) 1,5
Länge bis zu 2 m - Typ: Marco VP45
- IP 67: Code, Internationale Schutzmarkierung.
Staubdicht: Kein Eindringen von Staub; vollständiger Kontaktschutz (staubdicht)
Eintauchtiefe bis 1m: Das Eindringen von Wasser in schädigenden Quantität darf nicht möglich sein, wenn das Gehäuse unter anzugebenden Bedingungen ständig in Wasser eingetaucht ist. (bis zu einer Tiefe von 1m)
Zugriff auf Dokumentation
Schaufelpumpe
Selbstansaugende Schaufelpumpe mit integriertem Bypass-Ventil. Schaufeln garantieren einen hohen Durchfluss und hohe Kreislauf.
Alluminiumkörper mit zweifacher Verbindungsmöglichkeit. Rotor und Schaufeln sind aus Harz. Edelstahlwelle Fluoroelastomer (FKM) Siegel und O-Ringen aus NBR Motordeckel mit EMI-Filter.

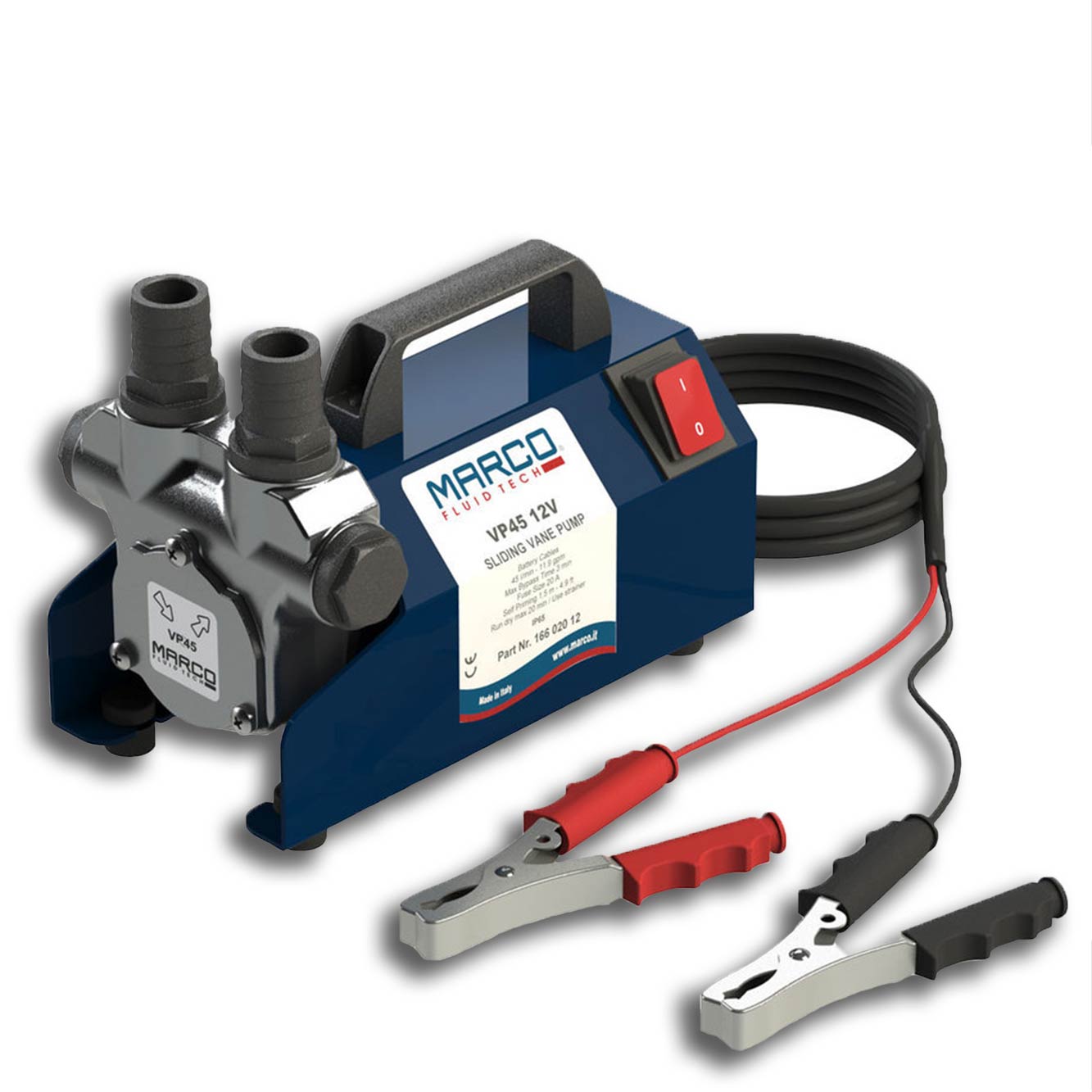

Erhältlich auch mit Koffer und Griff für einfachen Transport, Ein / Aus-Schalter und Batterieklemmen.
Installation
Es wird empfohlen, dass die Anwendung der Pumpe den normativen Sicherheitsstandards sowie den unten aufgeführten Vorsichtsmaßnahmen entspricht.
Vorausgehende Prüfung
- Stellen Sie sicher, dass die Pumpe während des Transports oder der Lagerung nicht beschädigt wurde.
- Sowohl die Einlass- als auch die Auslassöffnungen sollten sorgfältig gereinigt werden, um eventuellen Staub oder Verpackungsreste zu entfernen.
- Überprüfen Sie, dass die verfügbare Stromversorgung den Spezifikationsanforderungen entspricht.
Positionierung:
- Die Pumpe kann in jeder Position montiert werden.
- Befestigen Sie die Pumpe mit Schrauben, die den Löchern entsprechen.

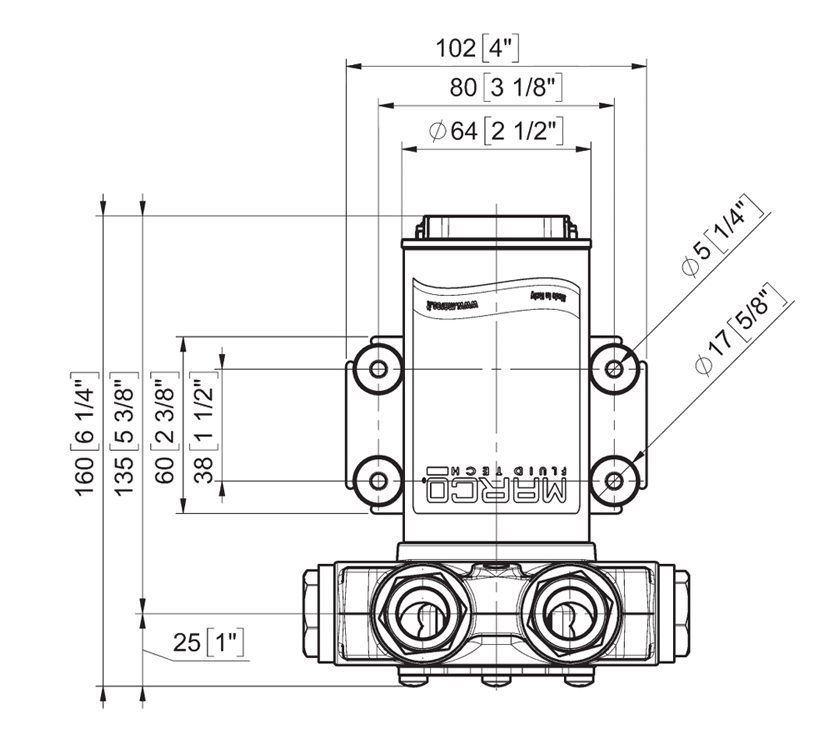

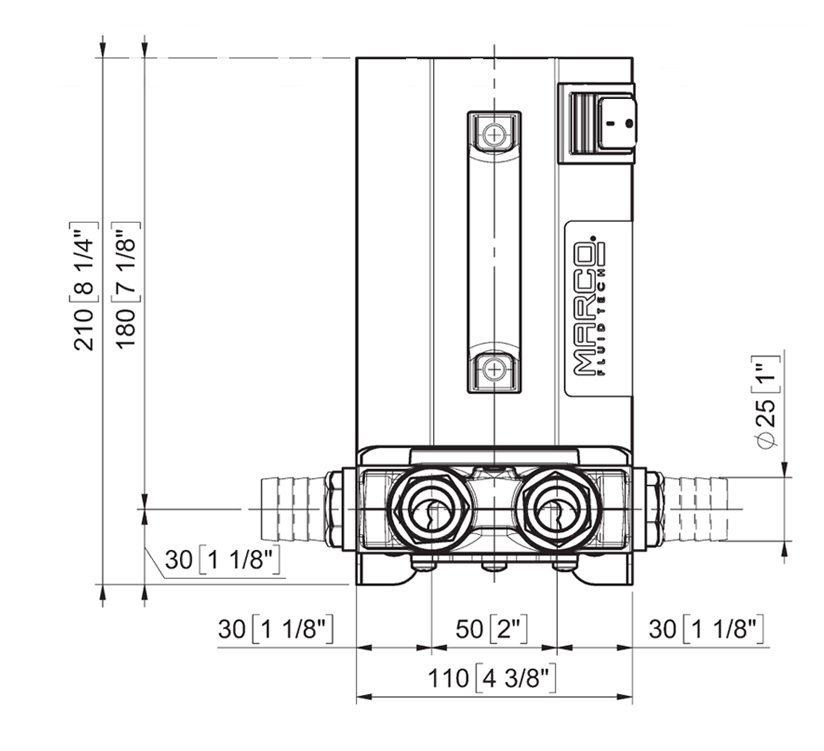

Dimensionen
Explosionszeichnung
1. Pumpenkörper 2. Stange 3. Anker 4. Gummi-Lippendichtung 5. Scheibe 6. Kugellager 7. Rahmenpumpe 8. O-ring 9. Bürstenhalter 10. Kompensationsfeder 11. Kugellager 12. O-ring 13. Scheibe 14. Nuss 15. Rotor 16. Schaufel 17. O-ring 18. Kopfplatte 19. Schraube 20. Rohraustritt21. O-ring 22. Kappe 23.Schwingungsdämpfer Einbau 24. Schwingungsdämpfer Einfügung.

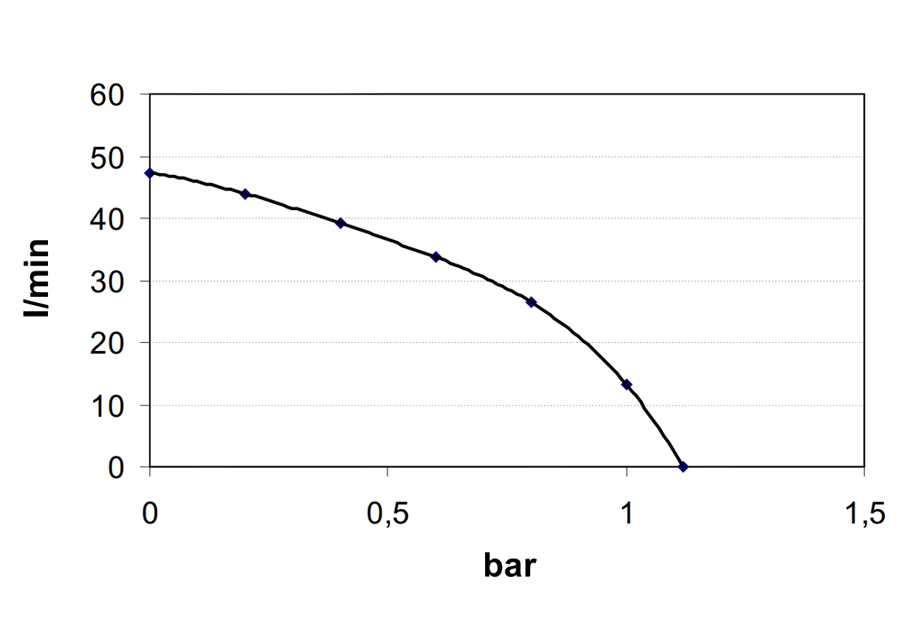

Durchfluss- Diagramm
Stromverbrauch-Diagram
