Beschreibung
Marco 164 040 13, UPX
Selbstansaugende, Elektropumpen mit Bronzezahnrädern. Geeignet für den Transfer von Flüssigkeiten unterschiedlicher Natur. Die Pumpelemente bestehen aus PTFE-Zahnrädern, die möglicherweise sogar kurzzeitig trockenlaufen. Ausgestattet mit Inline-Filter auf der Einlassseite.
Anwendung
- Umfüllen von nährenden Flüsigkeiten
- Umfüllen von Getränke
- Umfüllen von Milch
- Umfüllen von leichten Ölen
Erlaubte- / nicht erlaubte Flüssigkeiten
Es gibt zahlreiche Anwendungsbereiche für die Pumpe, jedoch nur mit den angegebenen zulässigen Flüssigkeiten:
Erlaubte Flüssigkeiten
Frischwasser (max 40 °C)
Nährende Flüssigkeiten
Die Garantie verfällt, wenn die maximale Temperatur der Flüssigkeit überschritten wird
Nicht erlaubte Flüssigkeiten
Benzin => Gefahr: Feuer / Explosion
Brennbare Flüssigkeiten mit einem Flammpunkt < 38 °C => Gefahr: Feuer / Explosion
Flüssigkeiten mit Viskosität > 20 cSt => Gefahr: Überhitzung des Motors
Korrosive Chemikalien => Gefahr: Pumpenkorrosion – Verletzung des Personals
Lösungsmittel => Gefahr: Feuer / Explosion – Beschädigung der Dichtungen
Silikon O-rings
Technische Daten
- Referenz: Marco 164 040 13
- Spannung: 24V
- Sicherung: A 5
- Durchfluss: gpm 4,0
Innenrohr Ø 13 mm - Druck: psi 29
- Gewicht: 3,1 lb
- Leitungsgröße: AWG 16
Länge bis zu 2 m - Typ: Marco UPX
- IP 65: Code, Internationale Schutzmarkierung
PTFE Zahnrädern
Selbstansaugende Elektropumpen mit PTFE Zahnrädern für unterschiedliche Flüssigkeiten. Geeignet für den Transfer von Wasser und niedrigviskosen Flüssigkeiten Die PTFE-Zahnräder garantieren konstanten Druck, hohe Arbeitszyklen, niedrigere Geräuschpegel und eine hervorragende Beständigkeit gegen Chemikalien.
Erhältlich in Versionen mit Inline-Filter, integriertem Rückschlagventil, mechanischem Druckschalter, elektronischem Drucksensor und Kits für verschiedene Anwendungen.
Gehäuse aus vernickeltem Messing, Edelstahlwelle und FKM-Dichtung, sofern nicht anders angegeben.
Installation
Es wird empfohlen, dass die Anwendung der Pumpe den normativen Sicherheitsstandards sowie den unten aufgeführten Vorsichtsmaßnahmen entspricht.
Vorausgehende Prüfung
- Stellen Sie sicher, dass die Pumpe während des Transports oder der Lagerung nicht beschädigt wurde.
- Sowohl die Einlass- als auch die Auslassöffnungen sollten sorgfältig gereinigt werden, um eventuellen Staub oder Verpackungsreste zu entfernen.
- Überprüfen Sie, dass die verfügbare Stromversorgung den Spezifikationsanforderungen entspricht.
Positionierung:
- Die Pumpe kann in jeder Position montiert werden.
- Befestigen Sie die Pumpe mit Schrauben, die den Löchern entsprechen.

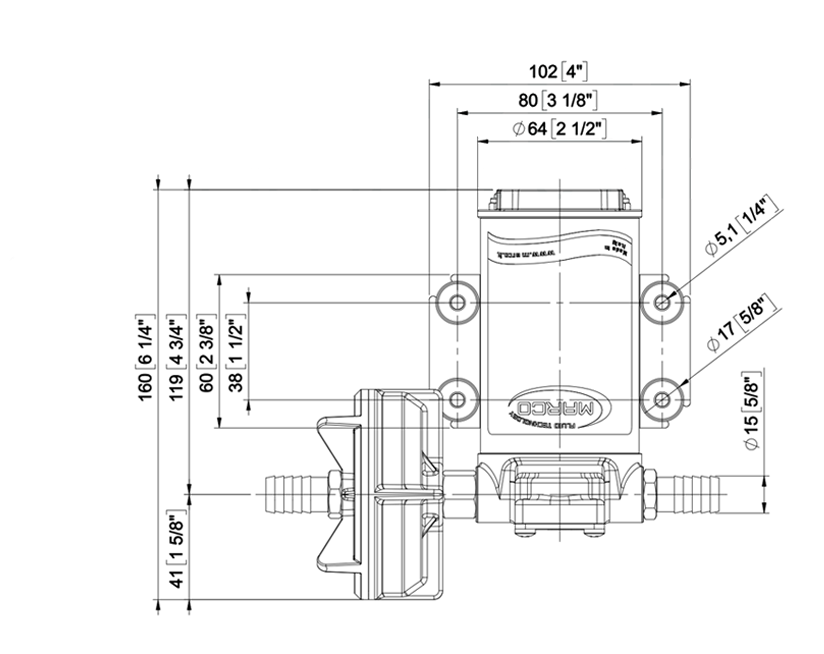

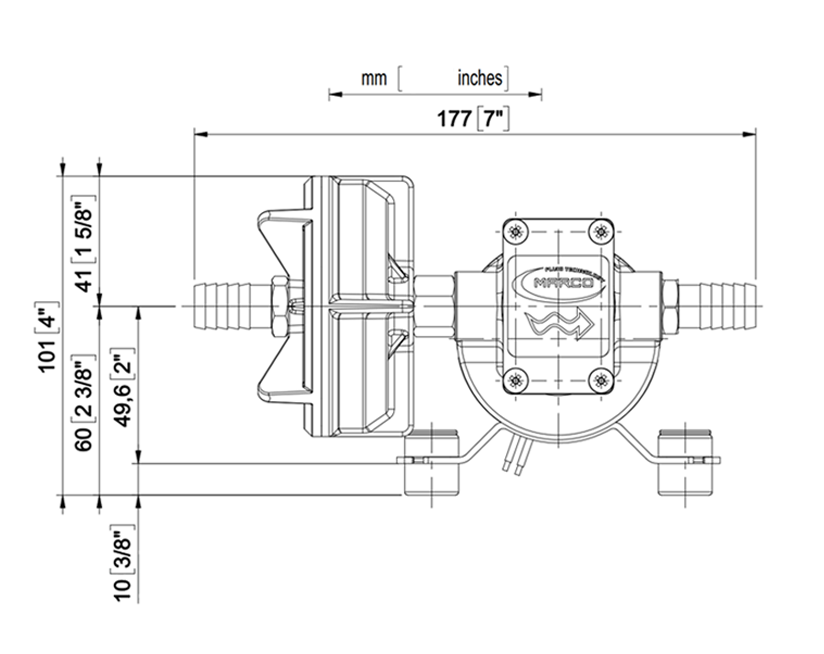

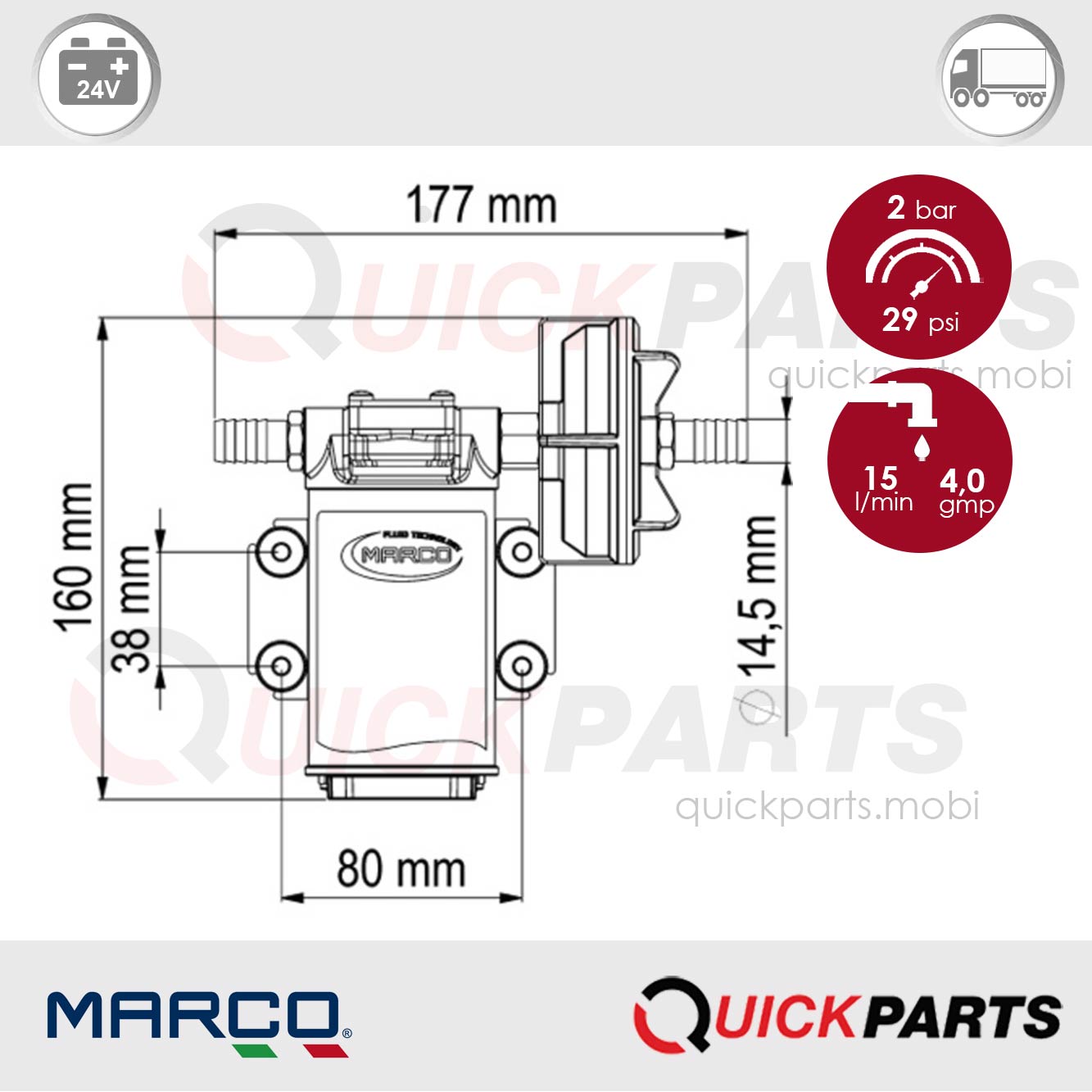

Dimensionen

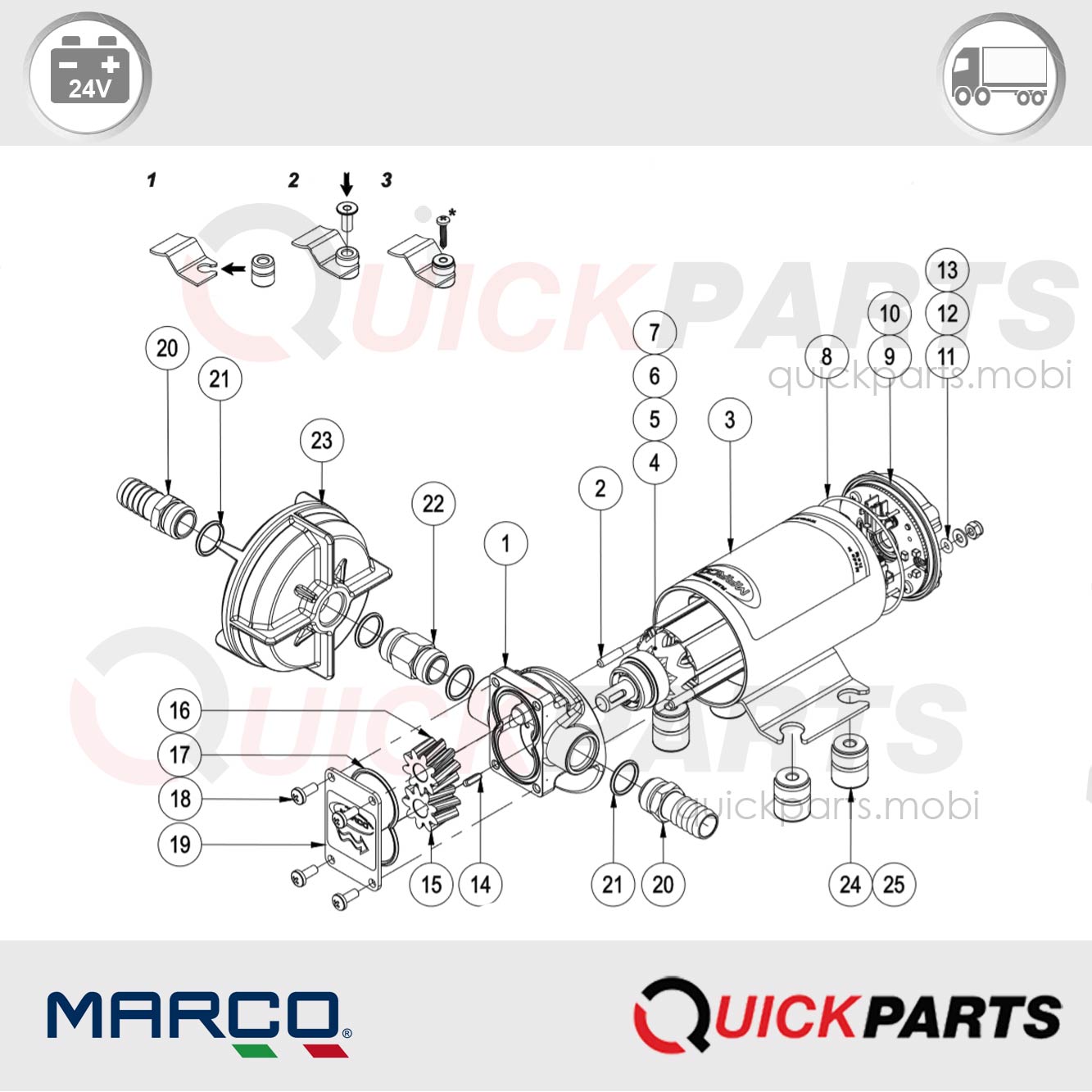

Explosionszeichnung
1.Pumpenkörper 2. Stange 3. Rahmenpumpe 4. Armatur 5. Scheibe 6. Dichtung 7. Kugellager 8. O-Ring 9. Motordeckel 10. Kugellager 11. O-Ring 12. Dichtung 13. Schraubenmutter 14. Schlüssel 15. Triebwerk 16. Gang 17. Kopfplatte 18. Schraube 19. Schraube 20. Rohraustritt 21. O-Ring 22.Nippel 23. Filter 24. Schwingungsdämpfer Einfügung 25. Schwingungsdämpfer Einfügung

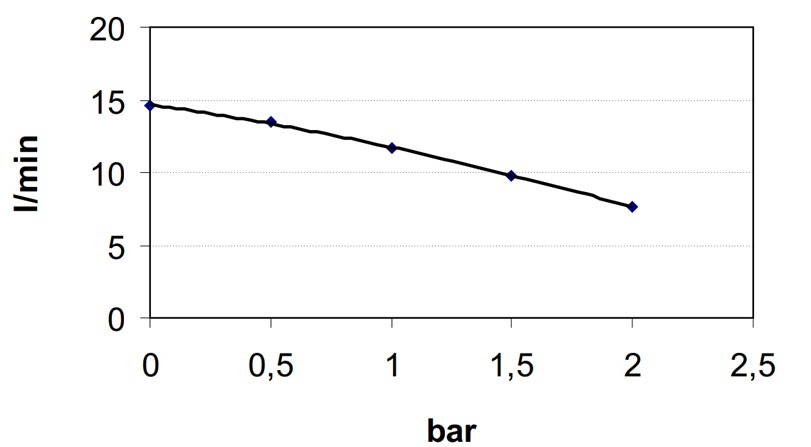

Durchflussraten-Diagramm
Stromverbrauch -Diagramm
