Description

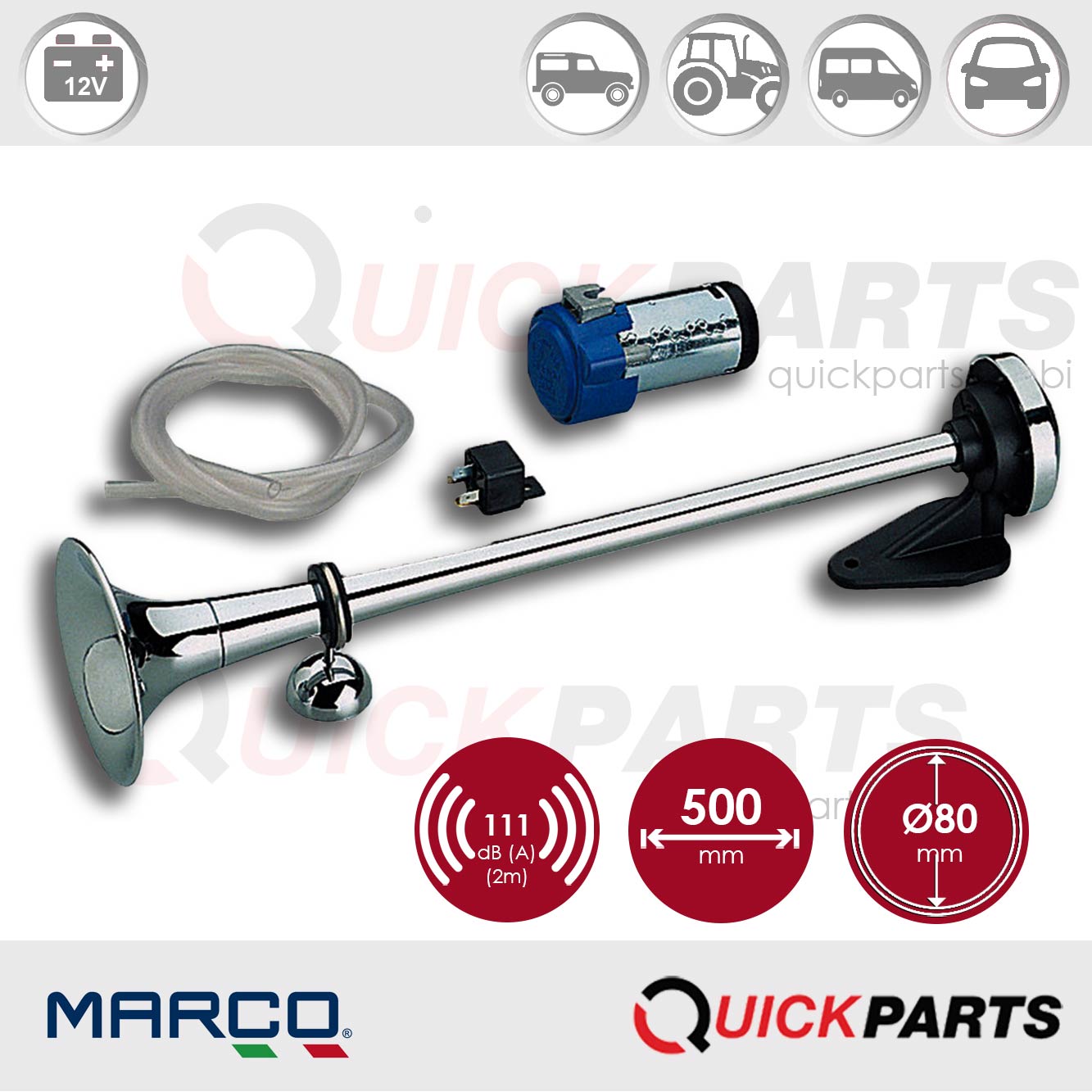

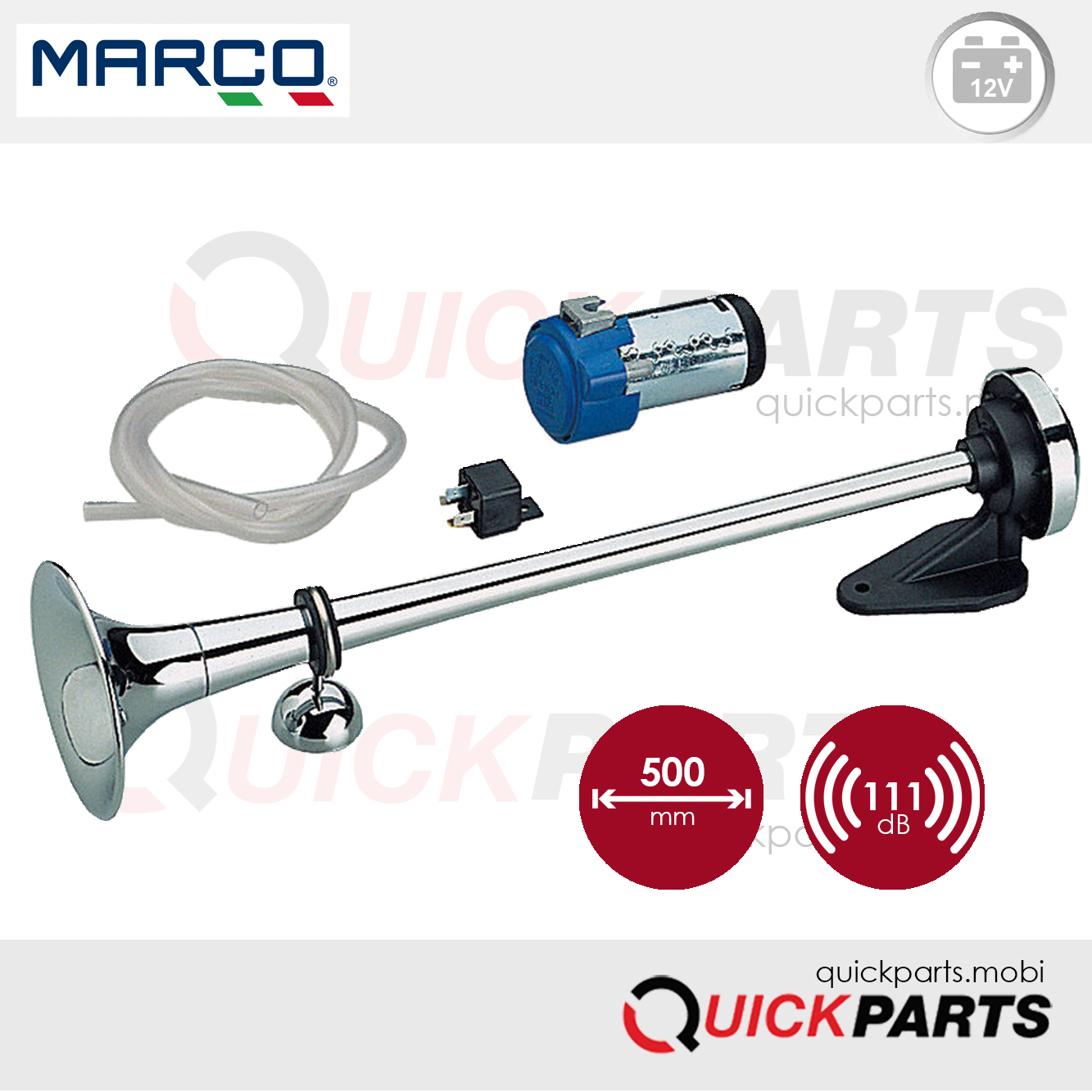

Avertisseur pneumatique simple pour montage extérieur, livré complet avec compresseur électrique, relais et accessoires de fixation. Trompette en laiton chromé, particulièrement adaptée à l’installation sur utilitaires, camping-cars, pick-up, véhicules tout-terrain, etc.
Données techniques:
- Tension : 12 V
- Fréquence : 112 Hz
- Intensité : 18 A
- Longueur : 500 mm
- Niveau sonore dB(A) : 111
- Diamètre du pavillon : Ø 80 mm
- Poids : 1,5 kg
- Référence : MARCO 112 301 12
- Type : K1/S
INSTRUCTIONS :

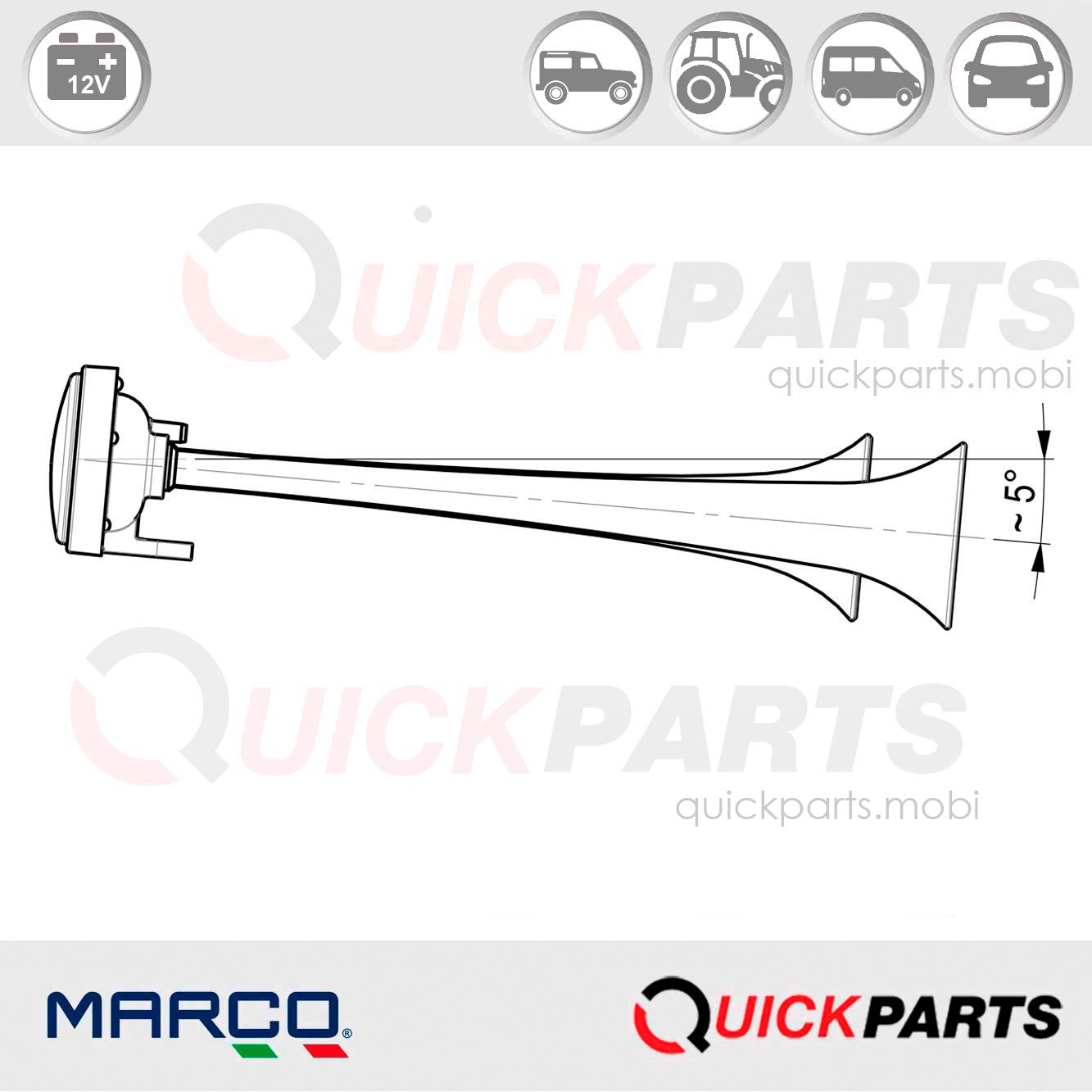

Le compresseur doit être monté en position verticale, à l’écart des éléments chauds du moteur. Installer l’avertisseur légèrement incliné vers le bas (voir tab. 1).
L’ouverture ne doit pas être obstruée par d’autres composants du véhicule.
Le câblage doit être réalisé conformément à nos instructions de montage ; les connexions doivent être aussi courtes que possible afin de limiter les chutes de tension.
Le tuyau d’air doit être le plus court possible afin d’assurer un fonctionnement optimal de l’avertisseur.
ATTENTION À LA POLARITÉ ! Raccorder la borne positive du compresseur au pôle positif du système électrique, et la borne négative au pôle négatif.

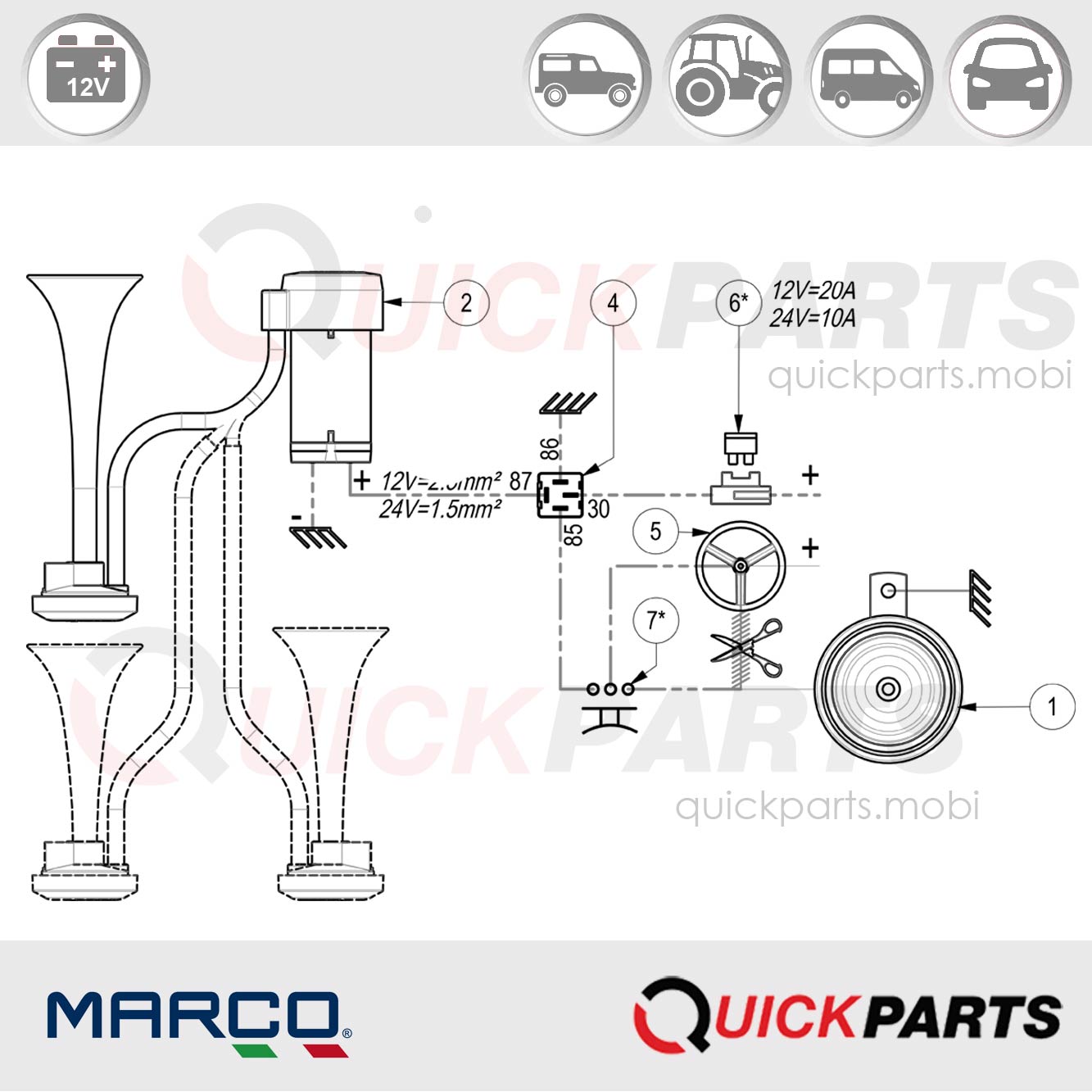

Schéma avec fils d’alimentation (« hot ») et de masse reliés à l’avertisseur
